Afriso Differenzdruck-Überströmventil DÜ 3/4" Eckausführung

Afriso differenciálnyomás túlfolyó szelep DÜ 3/4" — Sarokkialakítás

Alkalmazás

A nyomáskülönbség-megkerülő szelep zárt fűtési rendszerekben az EN 12828 szabvány szerint állandó szivattyúnyomást biztosít, és egyidejűleg csökkenti a zavaró áramlási zajt. Biztosítja, hogy a keringtető szivattyú szállítómagassága változó szelepállások és részleges terhelés esetén is stabil maradjon.

A sarokváltozat különösen alkalmas szűk beépítési helyzetekhez, például helyszűkében lévő fűtési kör osztó-gyűjtőkhöz vagy utólagos beépítésekhez.

Leírás

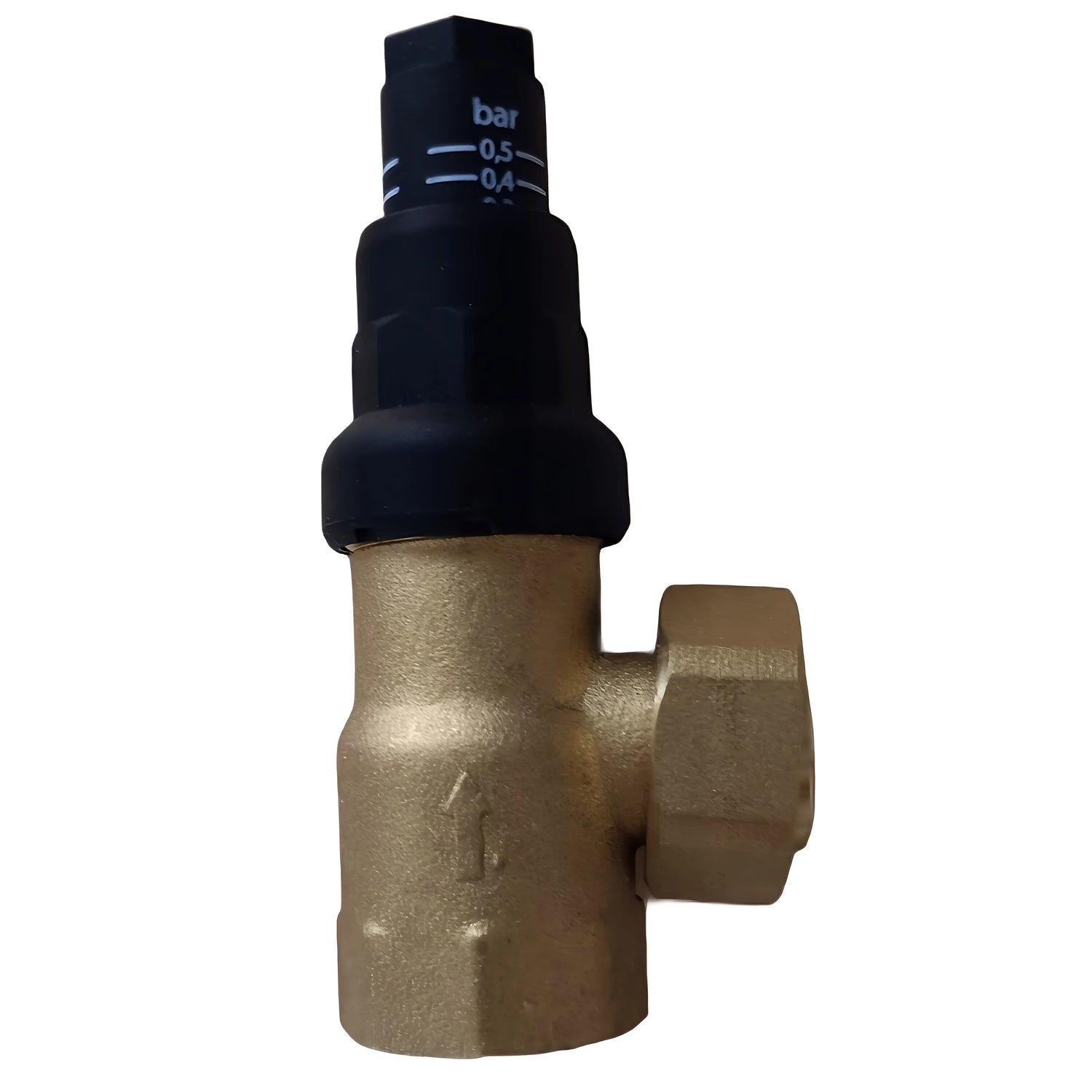

A szelep robusztus sárgaréz házzal és jól leolvasható beállító skálával rendelkezik. A nyomáskülönbséget a szelepen kell beállítani, amikor a fűtési rendszer teljes terhelésen működik; ha az áramlási sebesség csökken, a bypass szelep automatikusan kinyílik, hogy állandó szivattyúemelést tartson fenn.

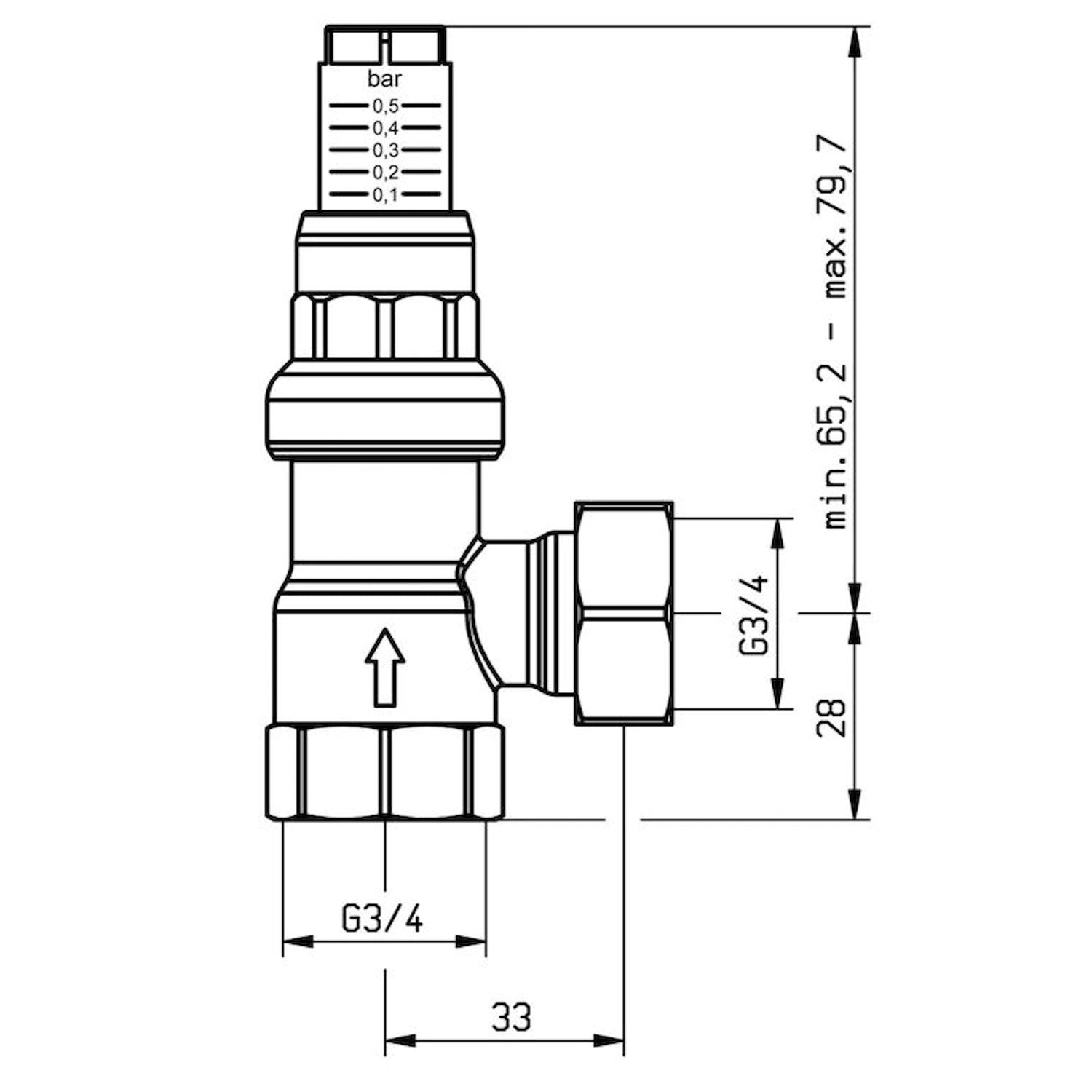

Kapható egyenes vagy helytakarékos sarok kivitelben; csatlakozások: bemenet G¾ belső menettel, kimenet lapos tömítésű csavaros csatlakozással és G¾ hollandi anyával. Az állítható nyomás 0,1 és 0,5 bar között folyamatosan változtatható.

Műszaki információk

Üzemi hőmérséklet-tartomány: max. 95 °C (rövid ideig 120 °C-ig). Üzemi nyomás: max. 6 bar. Folyamatosan állítható nyomáskülönbség: 0,1/0,5 bar. Ház anyaga: sárgaréz. Csatlakozások: Bemenet G¾ belső menettel, kimenet lapostömítésű csavaros csatlakozás G¾ hollandi anyával.

Előnyök

Az állandó szivattyúteljesítmény és a csökkentett áramlási zaj nagyobb kényelmet és a szivattyúk, valamint az alkatrészek hosszabb élettartamát eredményezi. A fokozatmentes beállító skála lehetővé teszi a rendszerkövetelményekhez való pontos alkalmazkodást.

A sarokkialakítás helyet takarít meg, és megkönnyíti a szűk helyeken történő beszerelést anélkül, hogy a funkcionalitás vagy a hozzáférhetőség feláldozása a célnak megfelelne.

Telepítési és összeszerelési utasítások

A szelepet a keringtető szivattyú közelébe vagy a kijelölt bypass-ra kell szerelni úgy, hogy a beállító skála könnyen hozzáférhető maradjon. A telepítés során ügyeljen a megfelelő tömítésre és meghúzási nyomatékokra; a lapos tömítésű csavaros csatlakozás megbízható, szivárgásmentes csatlakozást garantál.

Üzembe helyezés előtt légtelenítse a rendszert, és ellenőrizze, hogy nincs-e szivárgás. Ne lépje túl az üzemi nyomás és hőmérséklet határértékeit; ha bizonytalan, olvassa el a gyártó utasításait és a telepítési útmutatókat.

Karbantartás és gondozás

A rendszeres vizuális ellenőrzés és a beállító skála időnkénti beállítása általában elegendő. Karbantartási munkák előtt nyomásmentesítse a rendszert, és hagyja lehűlni. A szennyeződések vagy lerakódások károsíthatják a működését; szükség szerint tisztítsa meg vagy cserélje ki őket.

Alkalmazási területek

Ideális központi fűtési rendszerekhez lakó- és kereskedelmi épületekben, különösen ott, ahol a szivattyúnyomást stabilizálni és az áramlási zajt minimalizálni kell. A kompakt sarokkialakítás szűk beépítési helyeken történő modernizáláshoz is alkalmas.

Műszaki adatok

• Maximális üzemi hőmérséklet-tartomány: 95 °C (rövid ideig 120 °C)
• Maximális üzemi nyomás: 6 bar
• Folyamatosan állítható nyomáskülönbség 0,1/0,5 bar
• Lakósarok kialakítása
• Anyag: Sárgaréz csatlakozó

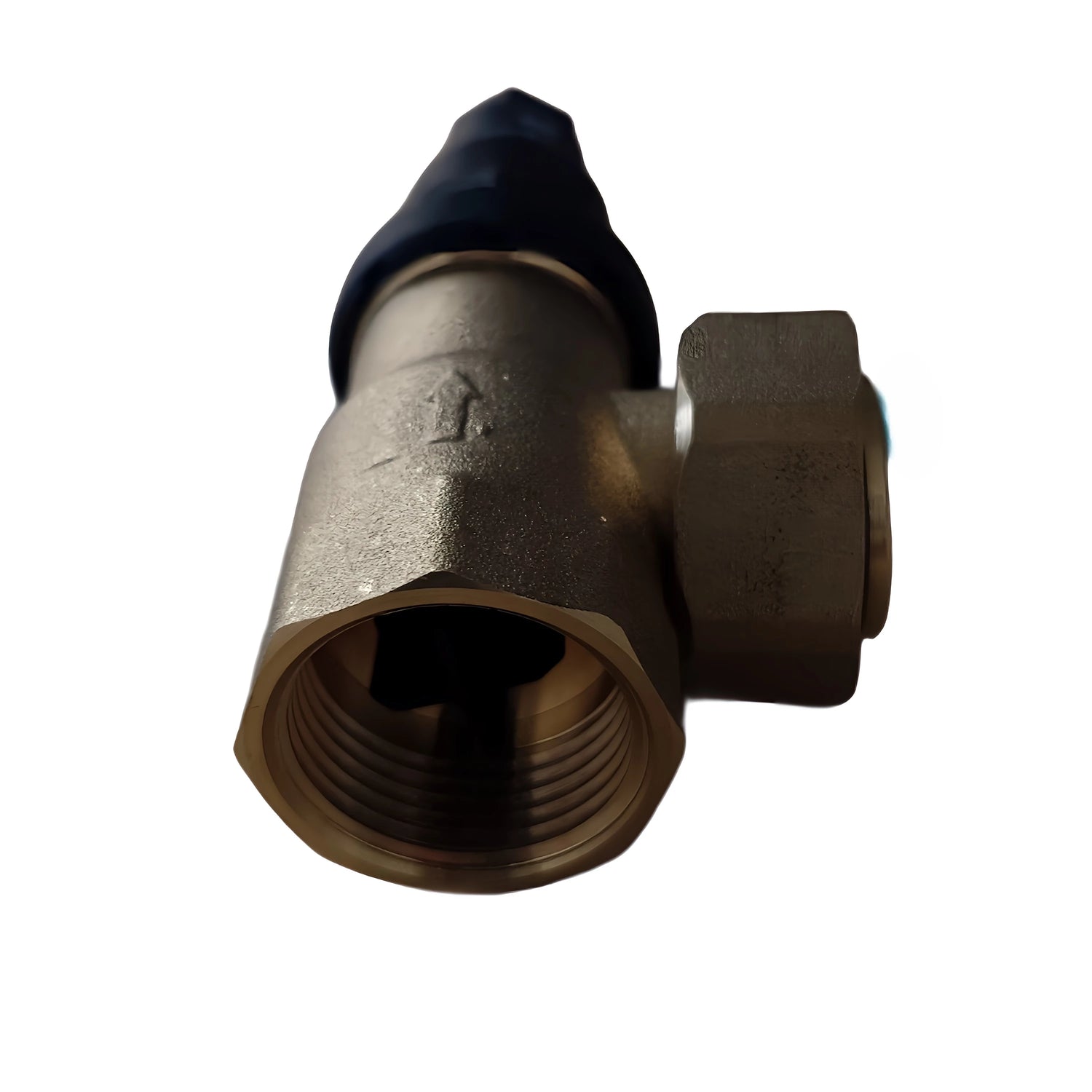

• Bemenet: G¾ belső menet
• Kimenet: Csavaros csatlakozás, lapos tömítéssel, G¾ hollandi anyával

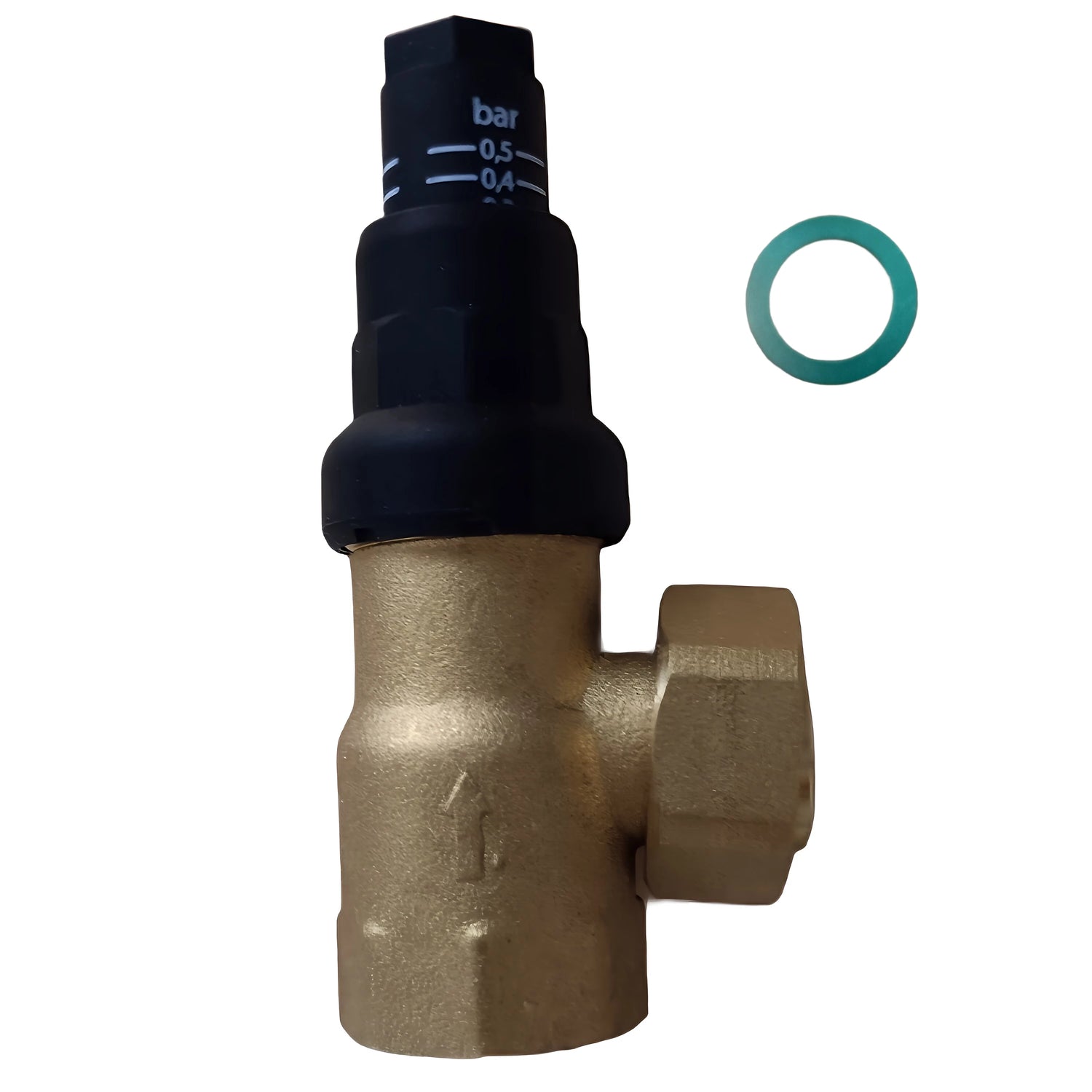

Szállítási terjedelem

• Afriso differenciálnyomás túlfolyó szelep
• tömítőgyűrű
• Összeszerelési utasítások
