Csatlakozási csomag a kombinált tároláshoz és a higiéniai tároláshoz

Csatlakozócsomag – Praktikus telepítőkészlet kombinált tárolótartályához

Termékáttekintés

A kombinált tárolótartály-csatlakozókészlet univerzálisan alkalmazható rögzítőkészletet kínál kombinált puffertartályok, rétegzett kombinált tartályok és higiénikus kombinált tartályok igény szerinti csatlakoztatásához. Lehetővé teszi az acél tárolótartályok egyszerű integrálását integrált melegvíz-készítéssel, és biztosítja az optimális hőelosztást.

Ez a készlet nemcsak kényelmesebbé, hanem biztonságosabbá is teszi a puffertartály csatlakoztatását. A mellékelt csatlakozószigetelő dugók minden 1,5 hüvelykes csatlakozáshoz biztosítják a nem használt belső menetes puffercsatlakozások megbízható tömítését.

Előnyök és alkalmazás

A csatlakozócsomag egyik fő előnye az univerzális alkalmazhatóság. Puffertartályokhoz tervezték, legfeljebb nyolc 1½ hüvelykes belső menetes csatlakozóval a töltési csatlakozásokhoz és két 1¼ hüvelykes külső menetes csatlakozóval a melegvíz-csatlakozásokhoz. A rendszer a hidraulikus rajzával gyors és egyszerű telepítést tesz lehetővé, így a telepítők praktikus megoldásra számíthatnak.

A szigetelődugók használata esetén a hőeladás hőmérsékletkülönbsége (kb. 70°C vs. 18°C) mutatja, hogy a csomagolás milyen hatékonyan járul hozzá a hőveszteség minimalizálásához és az energia optimális felhasználásához.

Műszaki részletek és összeszerelés

A készlet a 1½ hüvelykes csatlakozókhoz való szigetelődugók mellett olyan fontos alkatrészeket is tartalmaz, mint a gyors légtelenítők, a kazántöltő és -ürítő szelepek, valamint az univerzális gömbcsapok. Ezek az alkatrészek biztosítják a fűtési rendszer zökkenőmentes működését és egyszerű karbantartását.

A csomag tartalmaz egy LK melegvíz/ivóvíz keverőt is, forrázás elleni védelemmel, amely 35 és 60 °C között állítható. Ez további védelmet nyújt a forrázás ellen, és biztosítja a meleg víz biztonságos használatát.

Szállítási terjedelem

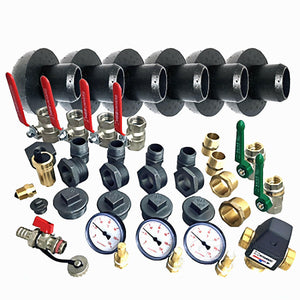

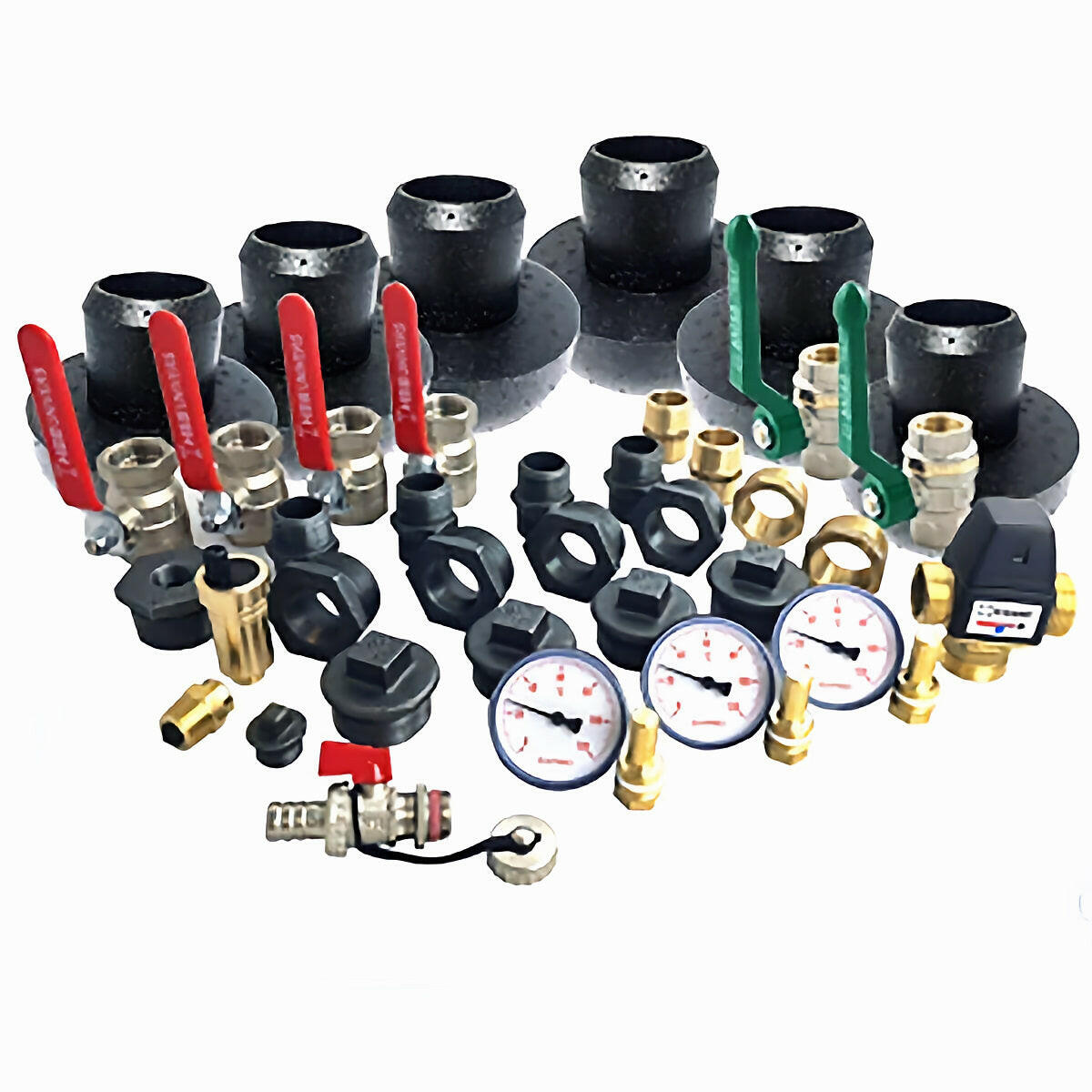

A csatlakozócsomag a következő komponenseket tartalmazza:

EXSEL12 – Gyorslégtelenítő elzáróval ½", KFEH12 – Sárgaréz kazántöltő és -ürítő szelep (½"), 4x KGH1 – Univerzális golyóscsap 1" piros karral, 2x EXBIZ – bimetál mérőórás hőmérő merülőhüvellyel (½", 0-120° Ø63mm) és HM1 – HydroMix háztartási vízkeverő 1".

A készletet kiegészíti a DGVTLME1MS – sárgaréz egyenes irányú szelep emelkedő orsóval és lefolyóval (1", DVGW által tesztelt), különféle vörösöntvény dupla közdarabok és piros csatlakozók, szűkítők, dugók, valamint puffercsatlakozó szigetelés minden 1½"-os csatlakozáshoz. A csomagot részletes telepítési és hidraulikai terv teszi teljessé.

Részletes szállítási információk

• 1x EXSEL12 - Gyorslégtelenítő elzáróval ½"
• 1x KFEH12 - Kazántöltő és -ürítő csap ½" sárgaréz
• 4x KGH1 - Univerzális golyóscsap 1" piros karral
• 2x EXBIZ - Bimetálos mérőóra merülőhüvellyel ½" 0-120° Ø63mm
• 1x HM1 - HydroMix háztartási vízkeverő 1"
• 2x DGVTLME1MS - Sárgaréz egyenes szelep, emelkedő orsóval, leeresztővel 1" DVGW által tesztelt
• 2x DN1RG - vörösöntvény dupla közdarab 1"
• 2x RM1141RG - vörösöntvény dugókulcs 1¼"x1"
• 5x DN2801S - dupla csatlakozó fekete 1"
• 4x RST2411121S - reduktor fekete 1½"x1"
• 1x RST24111412S - Szűkítő fekete 1¼"x½"
• 6x ST290112S - Dugó fekete 1½"
• 2x ST29012S - Dugó fekete ½"
• 1x T1301121S - T-idom csökkentett fekete 1"x½"x1"
• 6x PSIS - puffercsatlakozó szigetelés a puffertartály összes 1½"-os csatlakozójához
• 1x összeszerelési/hidraulikai terv
