Termékáttekintés és alkalmazási terület

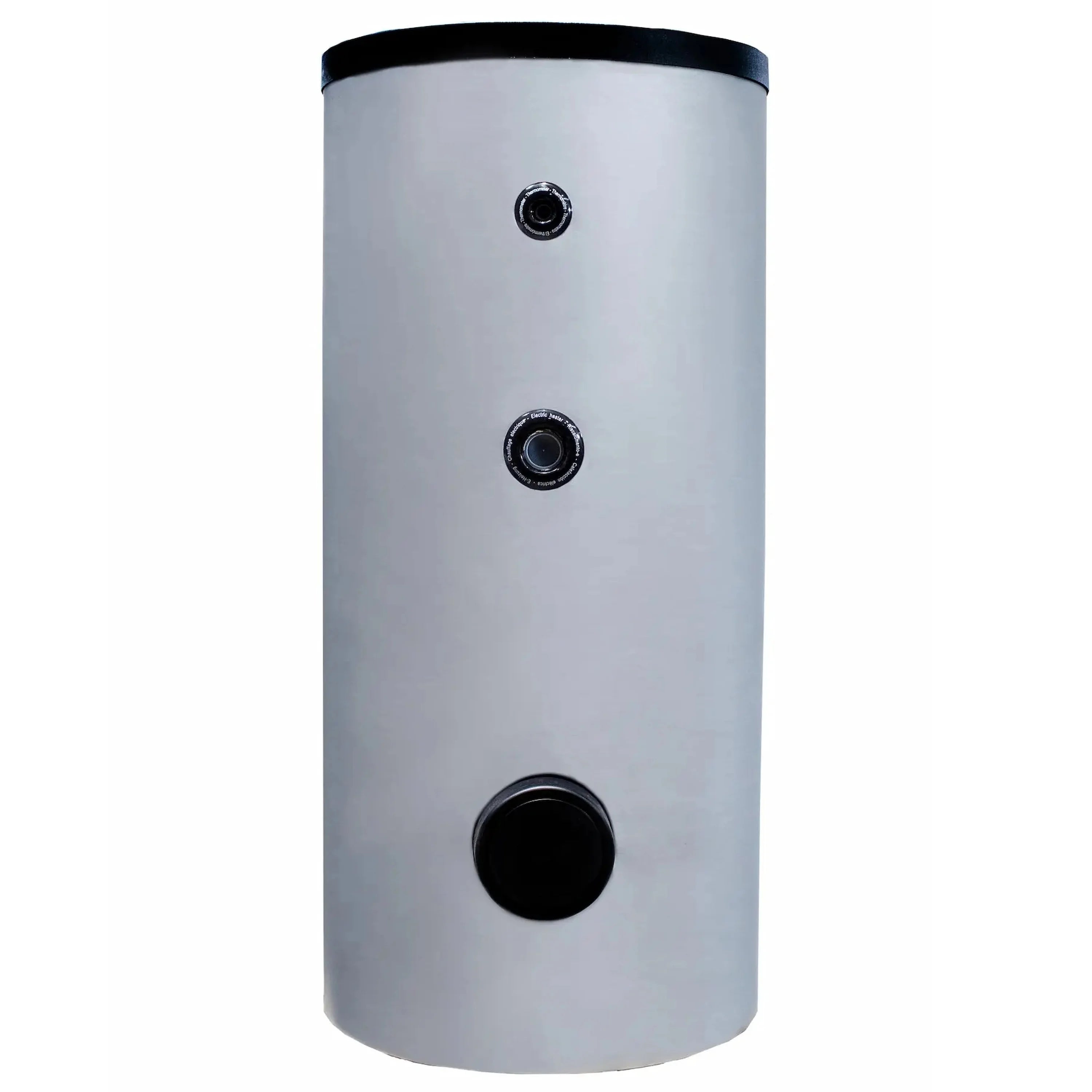

A Sunex FISH S2 500 X egy álló napkollektoros melegvíz-tároló, 500 liter névleges űrtartalommal, központi használati melegvíz előállítására és tárolására. Két egymástól függetlenül működő simacsöves hőcserélő lehetővé teszi két hőforrás hidraulikailag szeparált bekötését, például egy napkollektoros rendszer és egy kazán, fatüzelésű fűtés, hőszivattyú vagy más megfelelő hőtermelő csatlakoztatását.
A nagy tárolótérfogat alkalmas olyan rendszerekhez, amelyekben megfelelően magas vagy időben koncentrált melegvíz-igény jelentkezik. Az energiacímkézéshez feltüntetett ErP-tárolótérfogat 472 liter.
Technika és felszereltség
Az ivóvíztartály S235JR acélból készül, és belül zománcozott. Két magnéziumanód egészíti ki a korrózióvédelmet. A két hidraulikailag szeparált simacsöves hőcserélő P235GH acélból készül.
Az alsó hőcserélő 2,4 m² átadófelülettel rendelkezik, és meghatározott vizsgálati körülmények között 68 kW tartós teljesítményt ér el. A felső hőcserélő 1,1 m² átadófelülettel és 37 kW tartós teljesítménnyel rendelkezik. A ténylegesen elérhető hőátadás a rendszerhőmérsékletektől, térfogatáramoktól és a hidraulikai méretezéstől függ.
A felszereltséghez tartozik egy tisztítónyílás, egy cirkulációs csatlakozás, több merülőhüvely hőmérséklet-érzékelők számára, egy hőmérő csatlakozás, valamint csatlakozások opcionális elektromos fűtőpatronhoz. A beépített 50 mm-es PUR keményhab szigetelés csökkenti a hőleadást a felállítási helyiség felé. A tároló B energiaosztályt ér el 74 W állásveszteség mellett.
Előnyök a mindennapokban
Az egymástól független hőcserélők rugalmas alapot teremtenek bivalens melegvíz-rendszerekhez. Az alsó hőcserélő például napenergia hőt vehet fel, míg a felső hőcserélő a második hőforrásról történő utánfűtést biztosítja.
A tisztítónyílás megkönnyíti a tároló belsejének ellenőrzését, tisztítását és karbantartását. A több érzékelőpozíció támogatja a fokozatos hőmérséklet-érzékelést és az adott rendszerkoncepcióhoz igazított szabályozást.
Rendszerintegráció és kompatibilitás
A Sunex FISH S2 500 X zárt használati melegvíz-rendszerekhez készült, két külön bekötendő hőforrással. A napkollektorok mellett megfelelő kazánok, fatüzelésű fűtések vagy hőszivattyúk is csatlakoztathatók. Hőszivattyú esetén a hőcserélő felületének, a hőátadási teljesítménynek, a hőmérsékleti szintnek és a térfogatáramnak illeszkednie kell a tervezett rendszerhez.
Az elektromos kiegészítő fűtéshez két 1 1/2 hüvelykes csatlakozás áll rendelkezésre. Az elektromos fűtőpatron, a biztonsági csoport, a használati melegvíz-tágulási tartály, a szivattyúk, a szabályozás és a további rendszerelemek kiválasztása a rendszertervezésnek megfelelően történik.
Műszaki adatok áttekintése
| Tárolótípus |
Melegvíz-tároló két hőcserélővel |
| Névleges űrtartalom |
500 liter |
| Ivóvízhez alkalmas |
Igen |
| A tárolótartály anyaga |
S235JR acél, zománcozott |
| Hőcserélők száma |
2 |
| Szigetelés |
50 mm PUR keményhab |
| Maximális tárolási hőmérséklet |
95 °C |
| A tároló maximális üzemi nyomása |
10 bar |
| Magasság |
1 783 mm |
| Szélesség és mélység |
757 mm |
| Üres tömeg |
214 kg |
Szerelés
A tárolót kizárólag függőlegesen, száraz és fagymentes helyiségben, sík, tartósan teherbíró aljzaton szabad felállítani. A telepítési helynek biztonságosan el kell viselnie a teljesen feltöltött tároló tömegét, beleértve a szerelvényeket és a csővezetékeket is.
A szerelést, a hidraulikus csatlakoztatást és az üzembe helyezést kizárólag megfelelően képzett szakember végezheti. A revíziós nyílás, a magnéziumanódok és a csatlakozócsonkok körül elegendő karbantartási szabad teret kell biztosítani.
Megjegyzések
A hidegvíz-bevezetésnél 6 bar válasznyomású biztonsági szelepet kell felszerelni. A biztonsági szelep és a tároló közé nem szabad elzáró szerelvényt beépíteni. 6 bar feletti hálózati nyomás esetén emellett megfelelő nyomáscsökkentőre is szükség van.
A tárolót teljesen fel kell tölteni vízzel és légteleníteni kell, mielőtt a hőcserélőket vagy egy opcionális elektromos fűtőpatront üzembe helyeznének. A magnéziumanódokat, a biztonsági szelepet, a tömítettséget és a tároló állapotát rendszeresen ellenőrizni kell.
A szállítás tartalma
- Sunex FISH S2 500 X napkollektoros melegvíz-tároló, tartósan integrált PUR-szigeteléssel és szürke PVC-köpennyel
