Csatlakozócsomag – Praktikus szerelőkészlet kombinált tárolótartályához

Termékáttekintés

A kombinált tárolótartály-csatlakozókészlet univerzálisan alkalmazható rögzítőkészletet kínál kombinált puffertartályok, rétegzett kombinált tartályok és higiénikus kombinált tartályok igény szerinti csatlakoztatásához. Lehetővé teszi az acéltartályok egyszerű integrálását integrált melegvíz-készítéssel, és biztosítja az optimális hőelosztást.

Ez a készlet nemcsak kényelmesebbé, de biztonságosabbá is teszi a puffertartály csatlakoztatását. A mellékelt szigetelődugók minden 1½ hüvelykes csatlakozóhoz biztosítják, hogy a nem használt belső menetes puffertartály-csatlakozások megbízhatóan lezáródjanak.

Előnyök és alkalmazások

A csatlakozókészlet egyik fő előnye az univerzális alkalmazhatóság. Akár nyolc 1,5 hüvelykes belső menetes töltőcsatlakozóval és két 1,25 hüvelykes külső menetes melegvíz-csatlakozóval rendelkező puffertartályokhoz tervezték. A hidraulikai példával illusztrált rendszer gyors és egyszerű telepítést tesz lehetővé, így a telepítők praktikus megoldásra támaszkodhatnak.

A szigetelődugóval és anélkül történő hőkibocsátás közötti hőmérsékletkülönbség (kb. 70°C vs. 18°C) mutatja, hogy a csomagolás milyen hatékonyan járul hozzá a hőveszteség minimalizálásához és az energiafelhasználás optimalizálásához.

Műszaki részletek és összeszerelés

A készlet tartalmaz szigetelődugókat minden 1½ hüvelykes csatlakozáshoz, valamint olyan alapvető alkatrészeket, mint az automatikus légtelenítők, a kazántöltő és -ürítő szelepek, valamint az univerzális gömbcsapok. Ezek az alkatrészek biztosítják a fűtési rendszer zökkenőmentes működését és egyszerű karbantartását.

A csomag tartalmaz egy LK melegvíz/használati melegvíz keverőszelepet is, forrázás elleni védelemmel, 35 és 60 °C között állítható hőmérséklettel. Ez további védelmet nyújt a forrázás ellen, és biztosítja a meleg víz biztonságos használatát.

Szállítási terjedelem

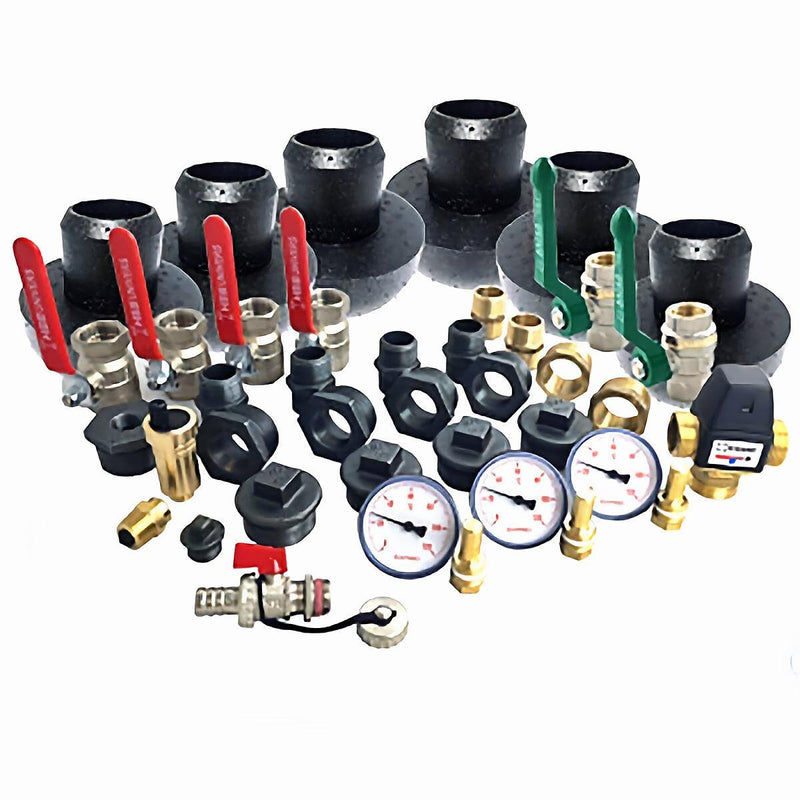

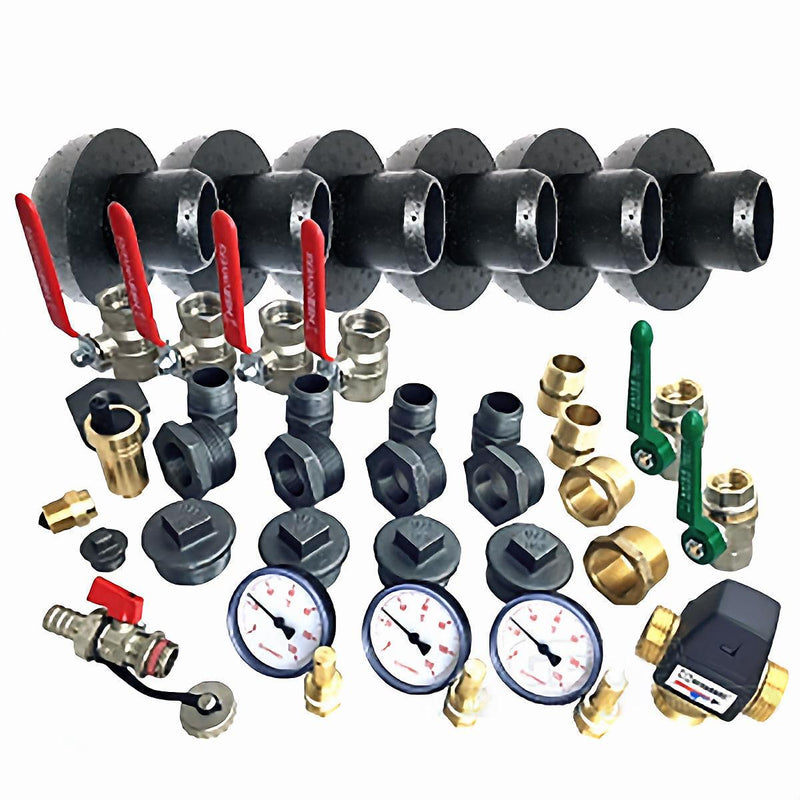

A csatlakozócsomag a következő komponenseket tartalmazza:

EXSEL12 – Gyorslégtelenítő elzárószeleppel ½", KFEH12 – Réz kazántöltő és -ürítő szelep (½"), 4x KGH1 – Univerzális golyóscsap 1" piros karral, 2x EXBIZ – bimetál mutatós hőmérő merülőhüvellyel (½", 0-120° Ø63mm) és HM1 – HydroMix használati melegvíz keverő 1".

A készletet kiegészíti a DGVTLME1MS – sárgaréz átfolyószelep emelkedő orsóval és lefolyóval (1", DVGW tanúsítvánnyal rendelkező), különféle vörösréz dupla közdarabok és szűkítőhüvelyek, szűkítők, dugók és puffercsatlakozó szigetelés minden 1½"-os csatlakozáshoz. A csomagot részletes szerelési és hidraulikus rajz teszi teljessé.

Részletes szállítási információk

• 1x EXSEL12 - Gyorslégtelenítő ½"-os elzárószeleppel
• 1x KFEH12 - Kazántöltő és -ürítő szelep ½" sárgaréz
• 4x KGH1 - Univerzális golyóscsap 1" piros karral
• 2x EXBIZ - Bimetálos mutatós hőmérő merülőhüvellyel ½" 0-120° Ø63mm
• 1x HM1 - HydroMix használati melegvíz-keverő 1"
• 2x DGVTLME1MS - Sárgaréz átmenő szelep, emelkedő orsó leeresztővel 1" DVGW által tesztelt
• 2x DN1RG - vörösöntvény dupla közdarab 1"
• 2x RM1141RG - vörösöntvény dugókulcs 1¼"x1"
• 5x DN2801S - Dupla csatlakozó fekete színben 1"
• 4x RST2411121S - Reduktor fekete 1½"x1"
• 1x RST24111412S - Szűkítő fekete 1¼"x½"
• 6x ST290112S - Fekete dugók 1½"
• 2x ST29012S - Fekete dugók ½"
• 1x T1301121S - Szűkített T-idom fekete 1"x½"x1"
• 6x PSIS - Puffercsatlakozó szigetelés a puffertartály összes 1½"-os csatlakozójához
• 1x Összeszerelési/hidraulikus rajz
