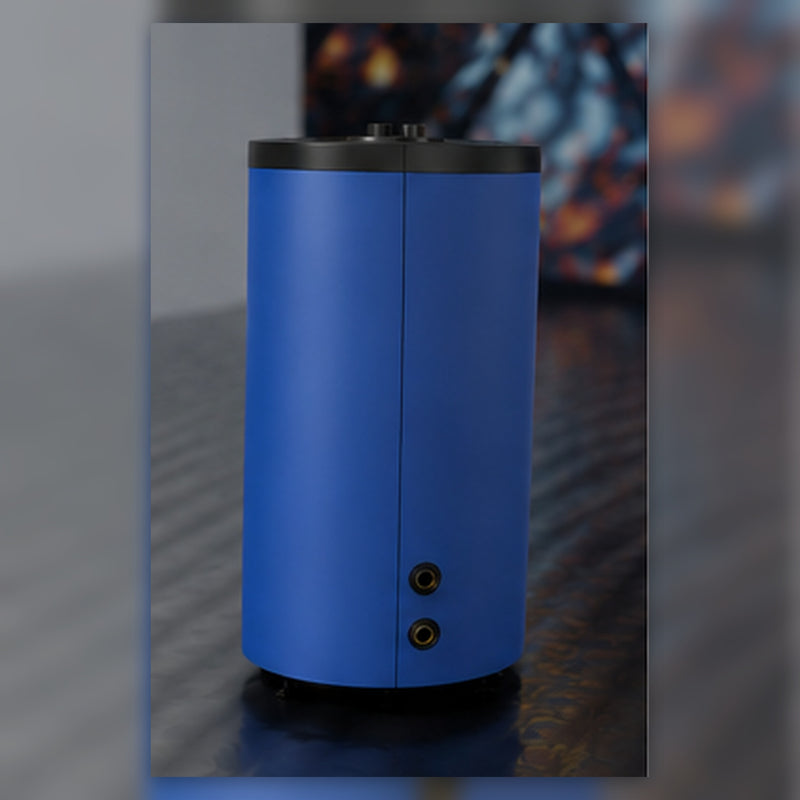

SUNEX FISH S4 Carbon puffertartály 200 literes
A SUNEX FISH S4 Carbon egy kompakt puffertartály, amely a fűtési víz tárolására és időben eltolt rendelkezésre bocsátására szolgál. 200 literes tárolótérfogatával támogatja a hőtermelő és a fűtési kör közötti hidraulikus szétválasztást, ezáltal egyenletesebb rendszerüzemeltetést tehet lehetővé.
Az álló tartály zárt fűtési rendszerekhez alkalmas, és megfelelő hidraulikai méretezés esetén többek között hőszivattyúkkal, szilárd tüzelésű kazánokkal, olaj- és gázfűtésekkel, valamint elektromos hőtermelőkkel kombinálható. Kizárólag fűtési vízhez használható, és nem alkalmazható ivóvíz-, használati melegvíz- vagy melegvíztárolóként.
Technika és felszereltség

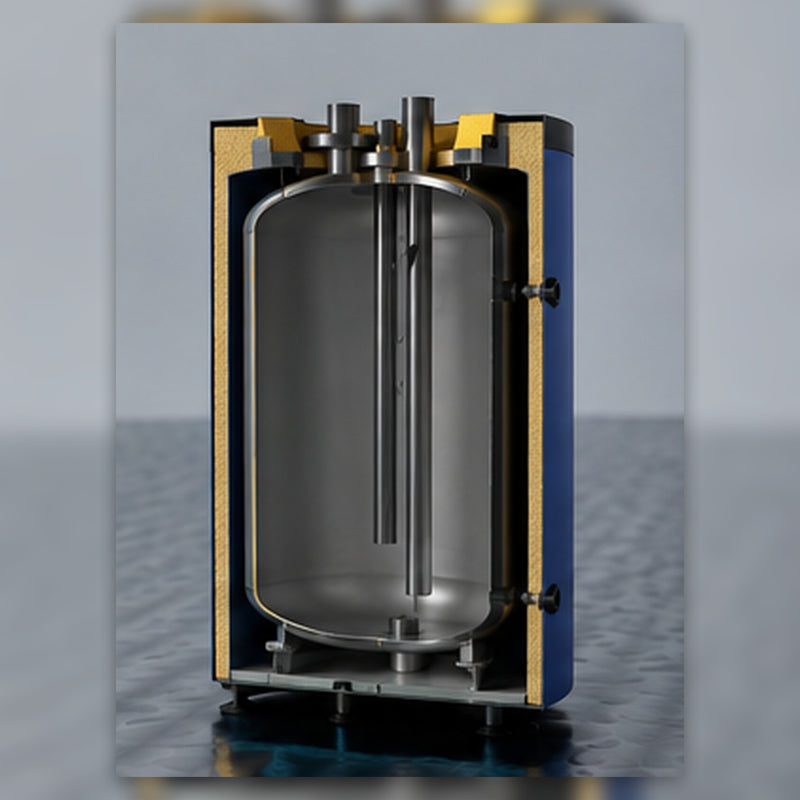

A belső tartály nagy sűrűségű polietilénből készül, amelyet kívülről üvegszál-erősítésű kompozit anyag stabilizál. A kompozit szerkezet korrózióálló, és nem igényli a klasszikus acéltartályoknál szokásos, magnézium anóddal történő korrózióvédelmet.

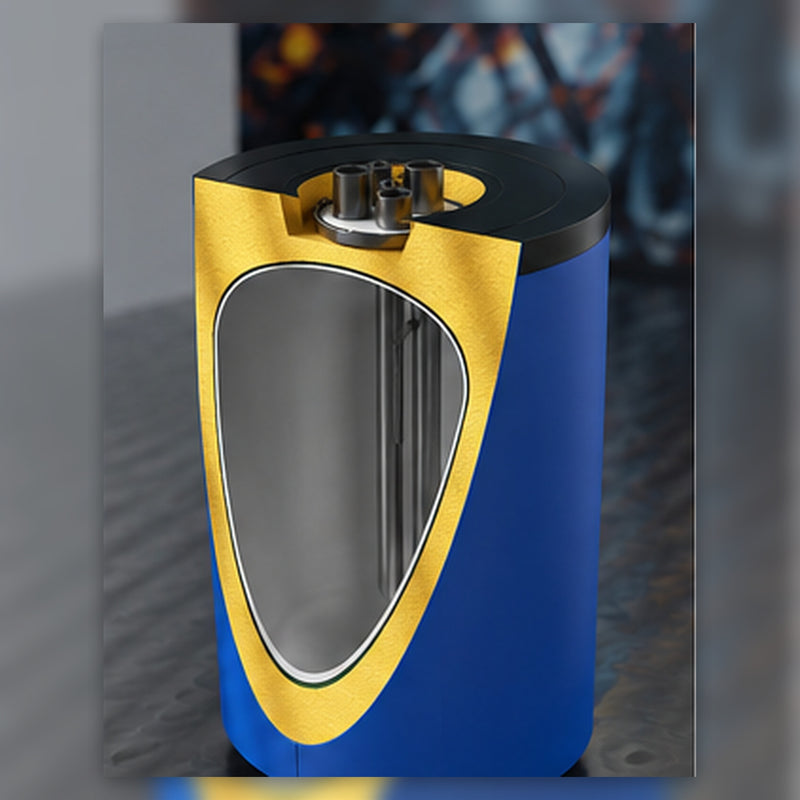

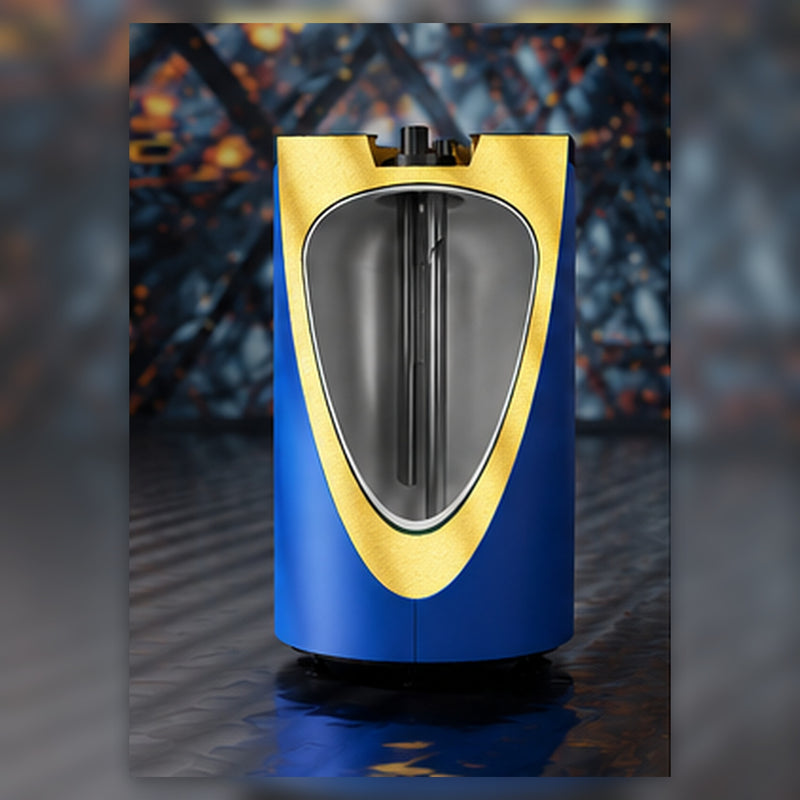

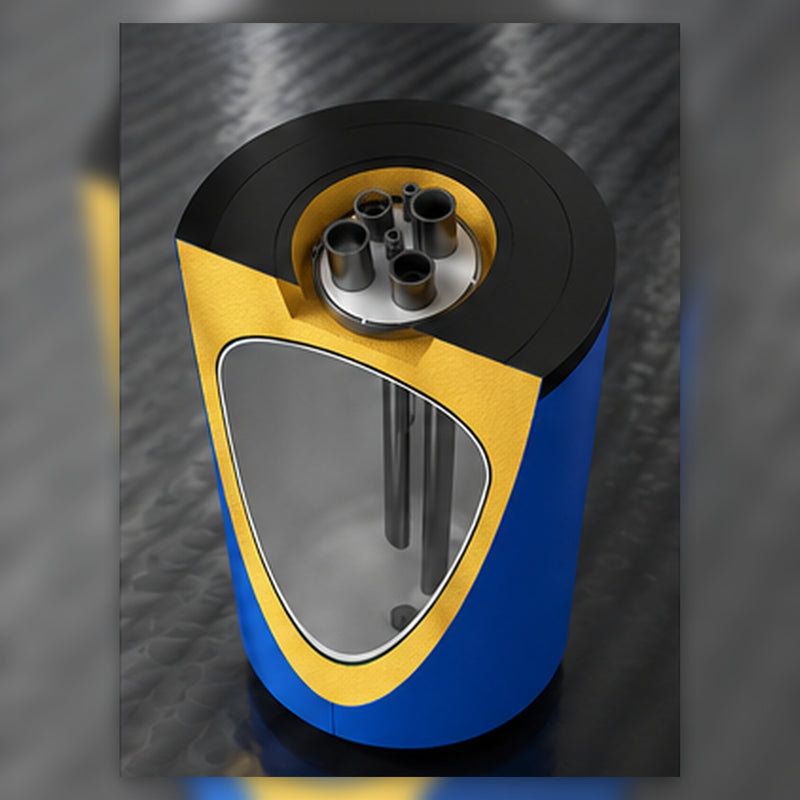

A körülbelül 30 milliméter vastag, kemény PUR habból készült hőszigetelés csökkenti a környezet felé történő hőleadást. A hidraulikus csatlakozások és a hőmérséklet-érzékelők foglalatai központilag a felső részen helyezkednek el. Ennek köszönhetően a tartály szűkös helyviszonyok mellett is áttekinthetően illeszthető a rendszer hidraulikájába.
Előnyök a mindennapokban
Mindössze 33 kilogrammos önsúlyával a kompozit puffertartály könnyebben szállítható és helyezhető el a telepítési helyen, mint sok összehasonlítható acéltartály. Az alacsony súly azonban nem mentesít a sík és kellően teherbíró aljzaton történő, stabil felállítás követelménye alól.
A B energiahatékonysági osztály és az 58 wattos készenléti veszteség támogatja a szabályozott hőtárolást. Mivel a tartály beépített hőcserélő nélkül készül, funkciója egyértelműen a fűtési víz közvetlen puffertárolására irányul a hidraulikus rendszeren belül.
Rendszerintegráció és kompatibilitás
A FISH S4 Carbon egy hőtermelő és egy vagy több fűtési kör közé építhető be. Tipikus alkalmazási területei a hidraulikus szétválasztás, a rendelkezésre álló rendszertérfogat növelése, valamint a megtermelt hő időbeli pufferelése.
Egy konkrét hőszivattyúra, kazánra vagy többkörös rendszerre való tényleges alkalmasság a térfogatáramtól, a teljesítménytől, a hőmérséklet-tartománytól, a szabályozástól és a hidraulikus rendszerkoncepciótól függ. Ez a kivitel nem rendelkezik beépített napkollektoros hőcserélővel a közvetlen napenergia-hasznosításhoz.
Műszaki adatok áttekintése
| Tárolótípus | Puffertároló beépített hőcserélő nélkül |
| Tárolótérfogat | 200 liter |
| Anyag | HDPE belső tartály üvegszálas kompozit erősítéssel |
| Ivóvízhez alkalmas | Nem |
| Hőcserélők száma | 0 |
| Hőszigetelés | kb. 30 mm PU keményhab |
| Maximális üzemi hőmérséklet | 75 °C |
| Maximális üzemi nyomás | 6 bar |
| Súly | 33 kg |
Szerelés
A tárolót kizárólag álló helyzetben, függőleges pozícióban szabad felállítani. Az aljzatnak síknak, tartósan száraznak és a teljesen feltöltött tároló üzemi tömegére méretezettnek kell lennie. A csővezetékeket feszültségmentesen kell csatlakoztatni és úgy alátámasztani, hogy ne adódjanak át húzó-, nyomó- vagy hajlítóerők a kompozit tartályra és annak csatlakozásaira.
A hidraulikus bekötést, nyomáspróbát, feltöltést, légtelenítést és üzembe helyezést képzett fűtésszerelő szakcéggel kell elvégeztetni. A biztonsági szelepet, a membrános tágulási tartályt, a légtelenítőt, az ürítőt, valamint a mérő- és szabályozó elemeket a konkrét rendszernek megfelelően kell méretezni.
Tudnivalók
A megengedett 6 bar üzemi nyomás és a 75 °C maximális üzemi hőmérséklet nem léphető túl. A szerelés és az anyagmegrendelés előtt ellenőrizni kell a csatlakozási kivitelt, a csatlakozási méreteket és a konkrét termékkivitelt a leszállított tárolón, az adattáblán és a gyártó aktuális dokumentációja alapján.
A tárolót nem szabad mechanikusan megmunkálni, megfúrni vagy nyílt lángnak kitenni. Látható repedések, deformációk vagy szivárgások esetén az üzembe helyezés nem végezhető el.
Szállítási terjedelem
- 1 × SUNEX FISH S4 Carbon puffertároló, 200 literes
