Termékáttekintés és alkalmazási terület

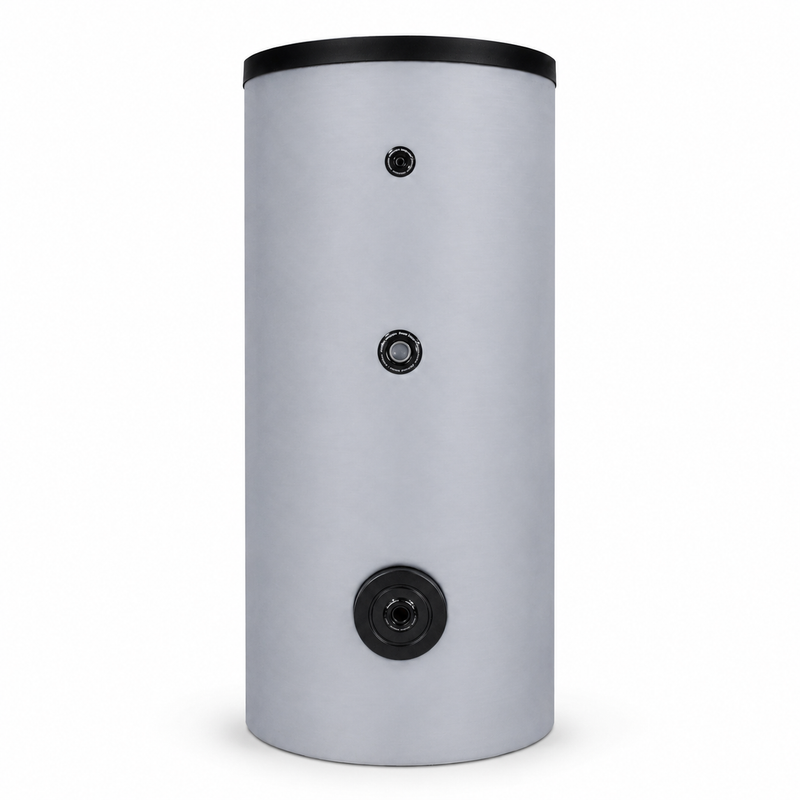

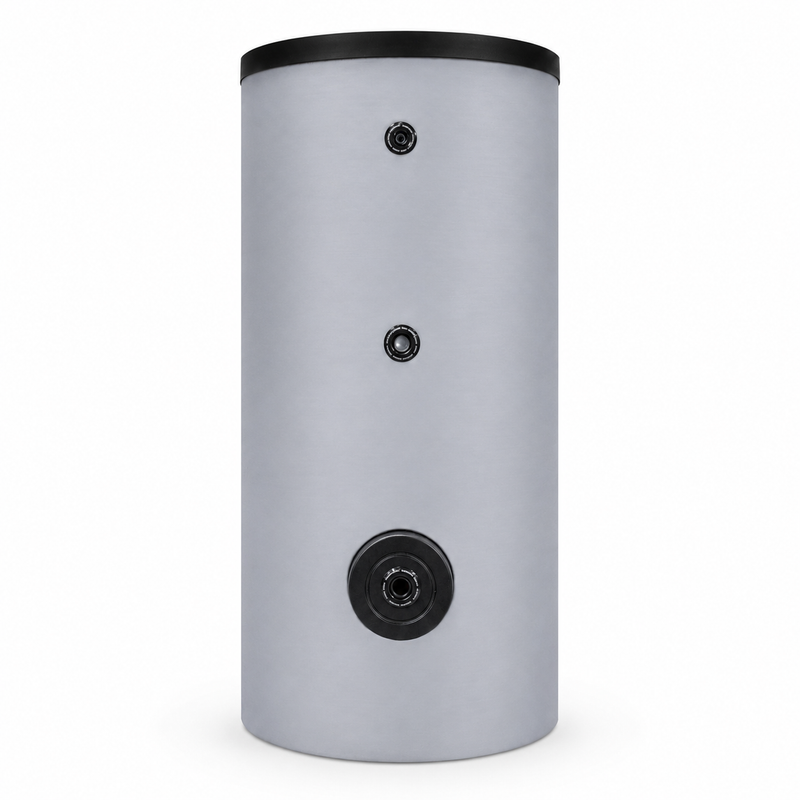

A Sunex FISH S2 150 X egy álló napkollektoros melegvíz-tároló, 150 literes névleges űrtartalommal, amely ivómelegvíz felmelegítésére és tárolására szolgál. Két egymástól független, sima csöves hőcserélő lehetővé teszi két hőforrás hidraulikus bekötését, például egy napkollektoros rendszer és egy fűtőkazán vagy más megfelelő hőtermelő csatlakoztatását.
Kompakt, 1077 mm-es építési magasságának köszönhetően a tároló különösen alkalmas olyan rendszerekhez, ahol két hőtermelőt kell bekötni, de a gépészeti vagy fűtőhelyiségben csak korlátozott hely áll rendelkezésre.
Technika és felszereltség

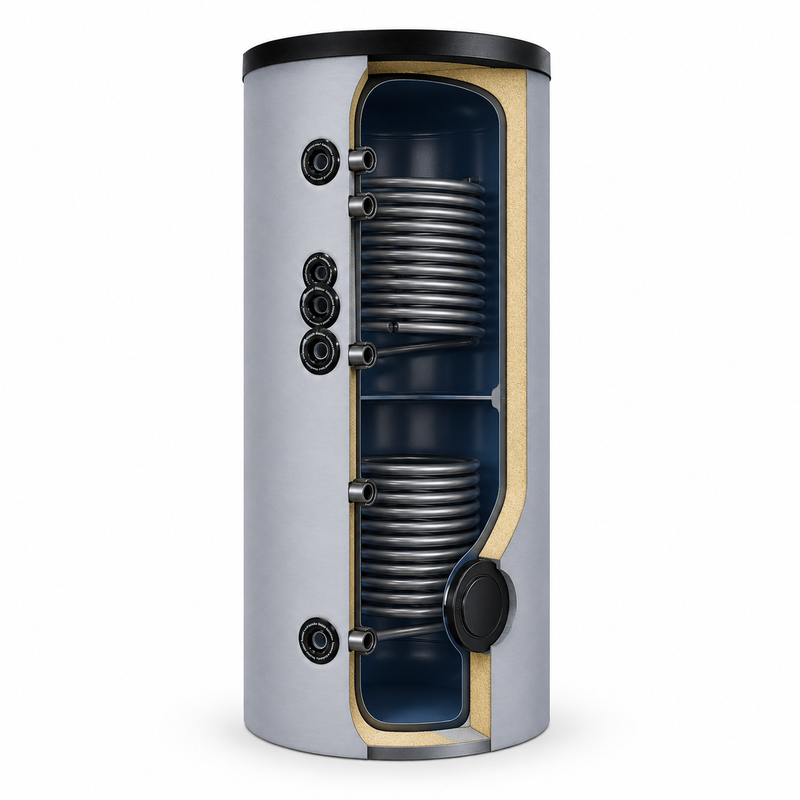

A tárolótartály zománcozott S235JR acélból készül. Az ivóvízzel érintkező belső felületet kiváló minőségű zománcbevonat és két magnéziumanód védi a korróziótól. Az alsó hőcserélő hőátadó felülete 0,78 m², a felső hőcserélőé 0,47 m².

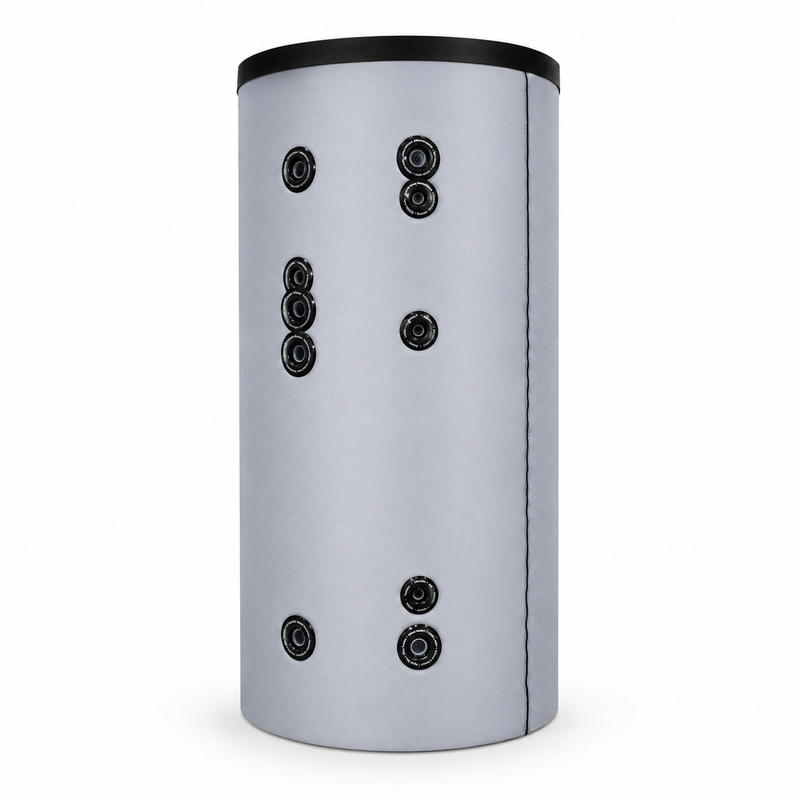

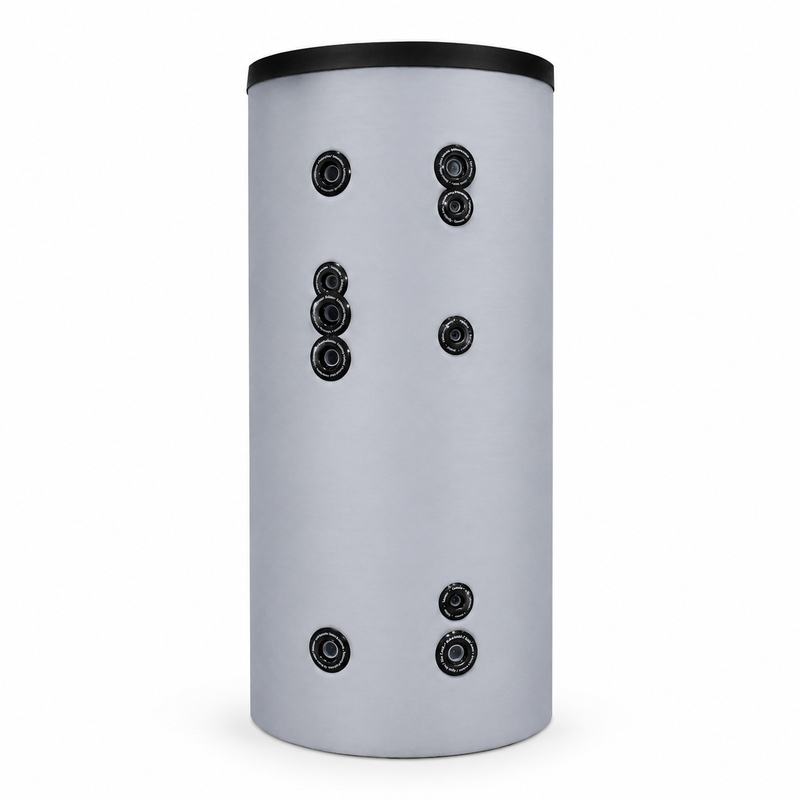

A felszereltséghez tartozik egy tisztítónyílás, egy cirkulációs csatlakozás, több merülőhüvely hőmérséklet-érzékelők számára, egy hőmérő csatlakozás, valamint csatlakozások megfelelő elektromos fűtőbetét szakszerű utólagos beszereléséhez. A beépített 50 mm-es PUR keményhab szigetelés csökkenti a hőveszteséget. A tároló B energiahatékonysági osztályt ér el, 44 W-os állásveszteséggel.
Előnyök a mindennapokban
A két különálló hőcserélő rugalmas alapot teremt a bivalens melegvíz-rendszerekhez. A napenergia például az alsó hőcserélőn keresztül köthető be, míg a felső hőcserélő egy másik hőtermelőn keresztül végzi az utófűtést.
A tisztítónyílás megkönnyíti a tároló belsejének karbantartási és tisztítási munkálatait. A cirkulációs csatlakozás és a több érzékelőpozíció támogatja a különböző rendszer- és szabályozási koncepciókhoz való alkalmazkodást.
Rendszerintegráció és kompatibilitás
A Sunex FISH S2 150 X zárt ivómelegvíz-rendszerekbe illeszthető napkollektoros, kazános, fatüzeléses vagy más szakszerűen méretezett hőforrással. A hőszivattyú csatlakoztatása is technikailag lehetséges, amennyiben a hőcserélő felülete, teljesítménye, térfogatárama és a szükséges melegvíz-hőmérséklet megfelel az adott rendszernek.
Az elektromos kiegészítő fűtéshez 1 1/2 colos csatlakozások állnak rendelkezésre. Az elektromos fűtőbetét, biztonsági csoport, ivóvíz-tágulási tartály, szabályozás és egyéb rendszerkomponensek objektumfüggően választandók ki.
Műszaki adatok áttekintése
| Tárolótípus |
Melegvíz-tároló két hőcserélővel |
| Névleges űrtartalom |
150 liter |
| Ivóvízre alkalmas |
Igen |
| Hőcserélők száma |
2 |
| A tárolótartály anyaga |
S235JR acél, zománcozott |
| Szigetelés |
50 mm PUR keményhab |
| Maximális tárolási hőmérséklet |
95 °C |
| A tároló maximális üzemi nyomása |
10 bar |
| Méretek |
Magasság 1 077 mm, átmérő 607 mm |
| Üres tömeg |
66 kg |
Szerelés
A tárolót kizárólag függőlegesen, sík, teherbíró és tartósan száraz felületre szabad felállítani. A felállítási helynek fagymentesnek kell lennie, és elegendő helyet kell biztosítania a csatlakoztatási, karbantartási és anódmunkálatokhoz.
A szerelést, a hidraulikus csatlakoztatást és az üzembe helyezést kizárólag megfelelően képzett szakember végezheti. Az ivóvízoldalon többek között 6 bar megnyitási nyomású biztonsági szelepet, megfelelő ivóvíz-tágulási tartályt, és szükség esetén nyomáscsökkentőt kell beépíteni.
Megjegyzések
A tárolót teljesen fel kell tölteni vízzel és légteleníteni kell, mielőtt a hőcserélőket vagy egy opcionális elektromos fűtőpatront üzembe helyeznének. A biztonsági szelep és a hidegvíz-bevezetés közé nem szabad elzáró szerelvényt beépíteni.
A magnéziumanódokat, a biztonsági szelepet és a rendszer tömítettségét rendszeresen ellenőrizni kell. A konkrét méretezés, a hidraulikus bekötés és a hőmérséklet-szabályozás a csatlakoztatott rendszertől függ, és nem helyettesíti a szakmai tervezést.
A csomag tartalma
- Sunex FISH S2 150 X napkollektoros melegvíztároló, rögzített, integrált PUR-szigeteléssel és szürke külső burkolattal
