Systemtrenner Typ BA mit Druckreduktionszonen 🌡️, aus Messing. Ideal für Heiztechnik und zertifiziert nach EN 12729.

Rendszer elválasztó sárgaréz típusú BA vezérelhető nyomtatott zónákkal

54.900 Ft

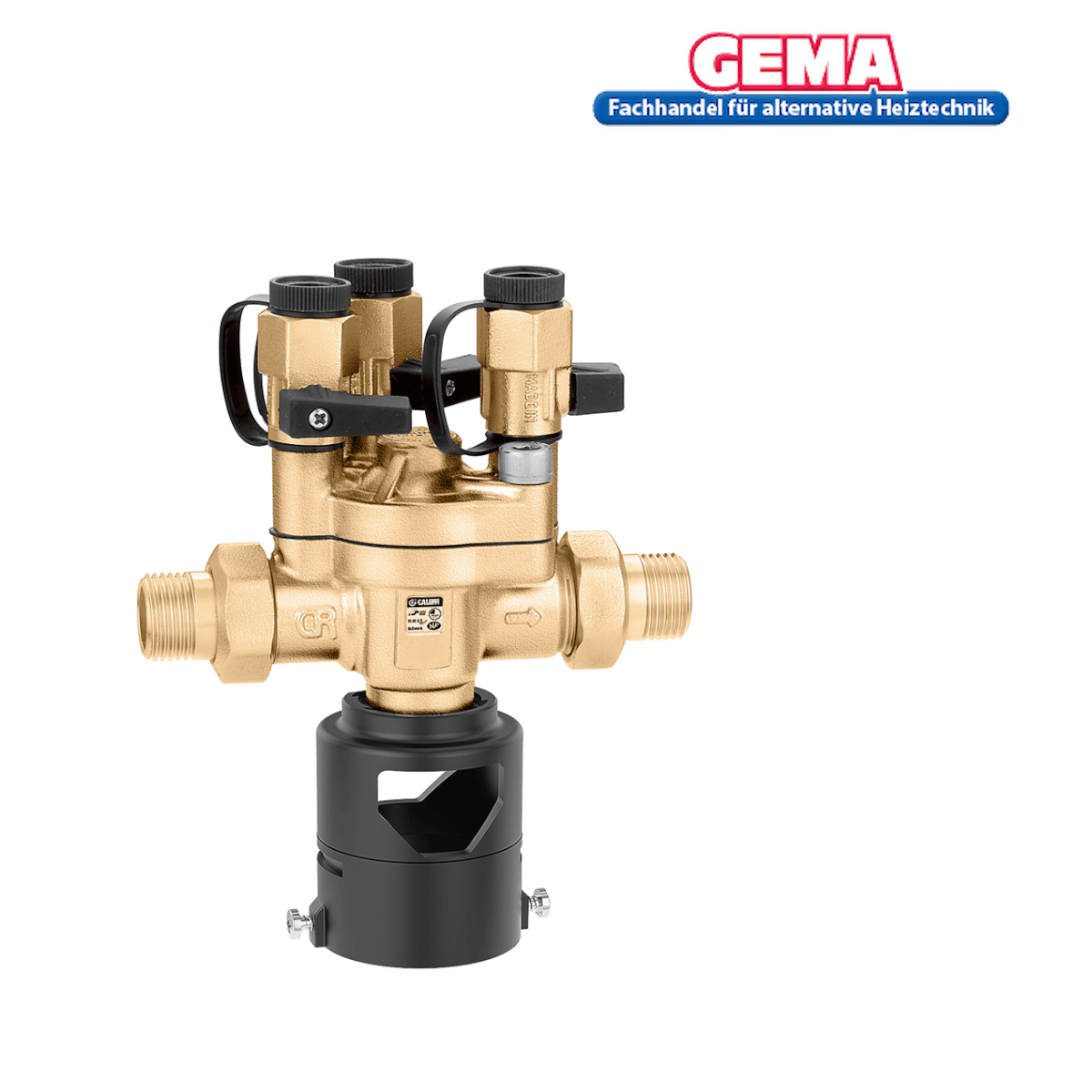

BA típusú szabályozható nyomáscsökkentett zónákkal ellátott rendszerleválasztó

Rendszerleválasztó szabályozható nyomáscsökkentett zónákkal, BA típus, kompakt kivitel. EN 12729 szabvány szerint tanúsítva. BA típus. Csatlakozás: G 1/2" A (ISO 228-1) AG, Unió. Üzemi nyomáskülönbség: 14 kPa. Átlagos hőmérséklet-tartomány: 0–65 °C. PN (névleges nyomás): PN 10. Anyag: cinkkiválásálló sárgaréz DR "alacsony ólomtartalmú".

Műszaki adatok

  • Üzemi nyomáskülönbség: 14 kPa
  • Közepes hőmérsékleti tartomány: 0–65 °C
  • PN (névleges nyomás): PN10
  • anyag: Cinkmentesítésnek ellenálló sárgaréz DR "alacsony ólomtartalmú"
  • Low Lead

Megjegyzések a rendszerleválasztóról

Fontos, hogy egy 577-es sorozatú szűrőt szereljenek be az áramlási ág elé.

Hogyan működik

A CA típusú, nem szabályozható nyomáskülönbséggel rendelkező visszafolyásgátló egy bemeneti visszacsapó szelepből (1), egy kimeneti visszacsapó szelepből (2) és egy leeresztő szelepből (3) áll. A két visszacsapó szelep három különböző, három különböző nyomású zónát választ el egymástól: a bemeneti kamrát (A), a közbenső kamrát (B), más néven nyomáskülönbség-zónát, és a kimeneti kamrát (C). A leeresztő szelep (3) a középső részben található. A leeresztő szelep (3) közvetlenül a membránhoz (4) van csatlakoztatva. Ezt a mozgatható egységet nyitás és zárás közben a visszafolyásgátló bemeneti és kimeneti nyomása közötti nyomáskülönbség és az ellenrugó (5) vezérli.

Helyes áramlási feltételek

Normál áramlási körülmények között mindkét visszacsapó szelepCST12 korrekter Durchfluss
nyitott, ahol a közbenső kamrában (B) lévő nyomás mindig a bemeneti oldali nyomás (A) alatt van az első visszacsapó szelepnél (1) előre kiszámított nyomásveszteség miatt.
A nyomáskülönbség tehát a belső membránra (4) hat, és egy olyan erőt hoz létre, amely kinyitja a légkörrel összeköttetésben álló ürítőszelepet (3).
A kontrasztrugóra (5) ható nyomás zárva tartja.

Bemeneti oldali negatív nyomás


Amikor a bemeneti nyomás csökken, mindkét visszacsapó szelep bezárul.Unterdruck A leeresztő szelep (3) kinyílik, amint a bemeneti kamra (A) és a középső kamra (B) közötti Δp nyomáskülönbség eléri a kontrasztrugón (5) előre kiszámított érték alatti értéket. A leeresztés addig folytatódik, amíg a visszafolyásgátló közbenső kamrája ki nem ürül. Ez egy légzónát (biztonsági zónát) hoz létre, és megakadályozza, hogy a szennyezett víz visszafolyjon a vízellátó hálózatba a (C) körből, még a visszafolyásgátló (2) meghibásodása esetén is. Amint a normál körülmények helyreállnak (a bemeneti nyomás magasabb, mint a kimeneti nyomás), a leeresztő szelep bezárul, és a
A rendszerleválasztó ismét működőképes.

Kimeneti oldali túlnyomás

Ha a kimeneti kamrában (C) a nyomás annyira megemelkedik, hogy meghaladja a bemeneti nyomást (A), a visszafolyásgátló (2) lezár, megakadályozva, hogy a fogyasztóhoz már eljuttatott víz visszafolyjon a közműhálózatba. Ha a visszafolyásgátló (2) szivárog, vagy más meghibásodás történik a rendszerleválasztóban, a rendszerleválasztó mindig megszakítja (leválasztja) a fogyasztó és a közműhálózat közötti kapcsolatot.Mint minden pozitív hatású eszköz, a rendszerleválasztó is műszakilag és szerkezetileg úgy van kialakítva, hogy minden helyzetben garantálja a legmagasabb biztonsági szabványokat.

Műszaki adatok

  • BA típusú rendszerleválasztó. AG csatlakozások
  • 1/2"Ház, fedél és lefolyóülék
  • Cinkmentes sárgaréz ötvözetből készült.
  • Visszatartó rendszer rudak és rugók
  • rozsdamentes acélból készült.
  • Tömítések, amelyekből készült NBR.
  • Max. üzemi hőmérséklet: 65 Celsius fok.
  • Max. üzemi nyomás: 10 bar.
  • Aktív Biztonsági eszköz.
  • Teljesen kiegészítve upstream, közbenső és a lefelé irányuló mérőcsatlakozások
  • Lefolyótölcsér csőcsatlakozással.
