Melegvíztároló 100 liter ETWS – Központi használativíz-tároló beépített hőcserélővel
Termékleírás
Az ETWS melegvíztároló 100 literes űrtartalmával megbízható és központi használativíz-melegítést biztosít háztartások és kisvállalkozások számára. Egy nagy hatékonyságú belső hőcserélő a napkollektoros rendszerből vagy a fűtéskazánból származó hőenergiát adja át az ivóvíznek, így folyamatosan meleg vizet biztosít.
Utólagos felszereléshez elérhető egy 1 1/2"-es elektromos fűtőszál csatlakozója, amellyel a rendszer egyszerűen kombinálható fotovoltaikus vagy elektromos kiegészítő fűtéssel. A kompakt kialakítás és a kiváló minőségű hőszigetelés alacsony hőveszteséget és nagy üzembiztonságot garantál.
Előnyök
A tároló nagyon jó ár-érték arányt és magas melegvíz-komfortot kínál körülbelül 100–180 literes igény esetén. A szilárd tüzelésű, pellet- vagy napkollektoros rendszerekkel való kombinálhatóságának köszönhetően a tároló sokoldalúan használható, és optimálisan illeszkedik a modern fűtési rendszerekhez.
További előnyök a beépített cirkulációs csatlakozó, a nagy magnéziumvédőanód, amely kiegészítő korrózióvédelmet nyújt, valamint a habosított poliuretán hőszigetelés, amely minimálisra csökkenti az energiaveszteséget. A nagy hatékonyságú hőcserélő és a robusztus felépítés hosszú távon stabil működést biztosít.
Műszaki adatok
Űrtartalom: 100 liter; Hőcserélő felülete: 1,2 m²; Hőcserélő térfogata: 5,27 liter. Csatlakozások: előremenő/visszatérő fűtés 3/4" külső menet, előremenő/visszatérő használati melegvíz 3/4" külső menet, cirkuláció 3/4" külső menet; Magnéziumanód csatlakozás 1 1/4" belső menet; Elektromos fűtés csatlakozása 1 1/2" belső menet.
Hőszigetelés: poliuretánhab (PUR); Max. üzemi hőmérséklet tároló 95 °C; Max. üzemi nyomás tároló / hőcserélő 6 bar; Max. üzemi hőmérséklet hőcserélő 100 °C; Veszteség: 28 W. Méretek (Ø x M) szigeteléssel együtt: 625 x 770 mm; Súly üresen: 64 kg.
Szerelés és csatlakoztatás
A melegvíztároló fűtőkazánokhoz, napkollektoros rendszerekhez és kombinált kazánokhoz történő csatlakoztatásra készült. A szabványosított csatlakozómenetek megkönnyítik a telepítést; a csatlakoztatásnál ügyeljen az előremenő, visszatérő és cirkulációs vezetékek pozícióira, valamint az elektromos fűtőpatron számára kialakított nyílásra.
A szakszerű szerelés érdekében ajánlott fűtésszerelővel együttműködni, különösen a meglévő rendszerekbe történő integrálásnál és az elektromos utólagos felszerelésnél. A tömítések és a megfelelő rögzítés fontosak a szivárgás elkerülése érdekében.
Korrózióvédelem és élettartam
A tároló kiváló minőségű zománc belső bevonattal rendelkezik, amely megvédi az ivóvizet az érintkezési korróziótól. Emellett egy nagy méretű magnézium áldozati anód biztosítja az aktív korrózióvédelmet, és jelentősen meghosszabbítja a tároló élettartamát.
OWR1 fűtőpatron 2 kW – Elektromos fűtőpatron ivóvíz- és használativíz-tárolókhoz
Termékleírás

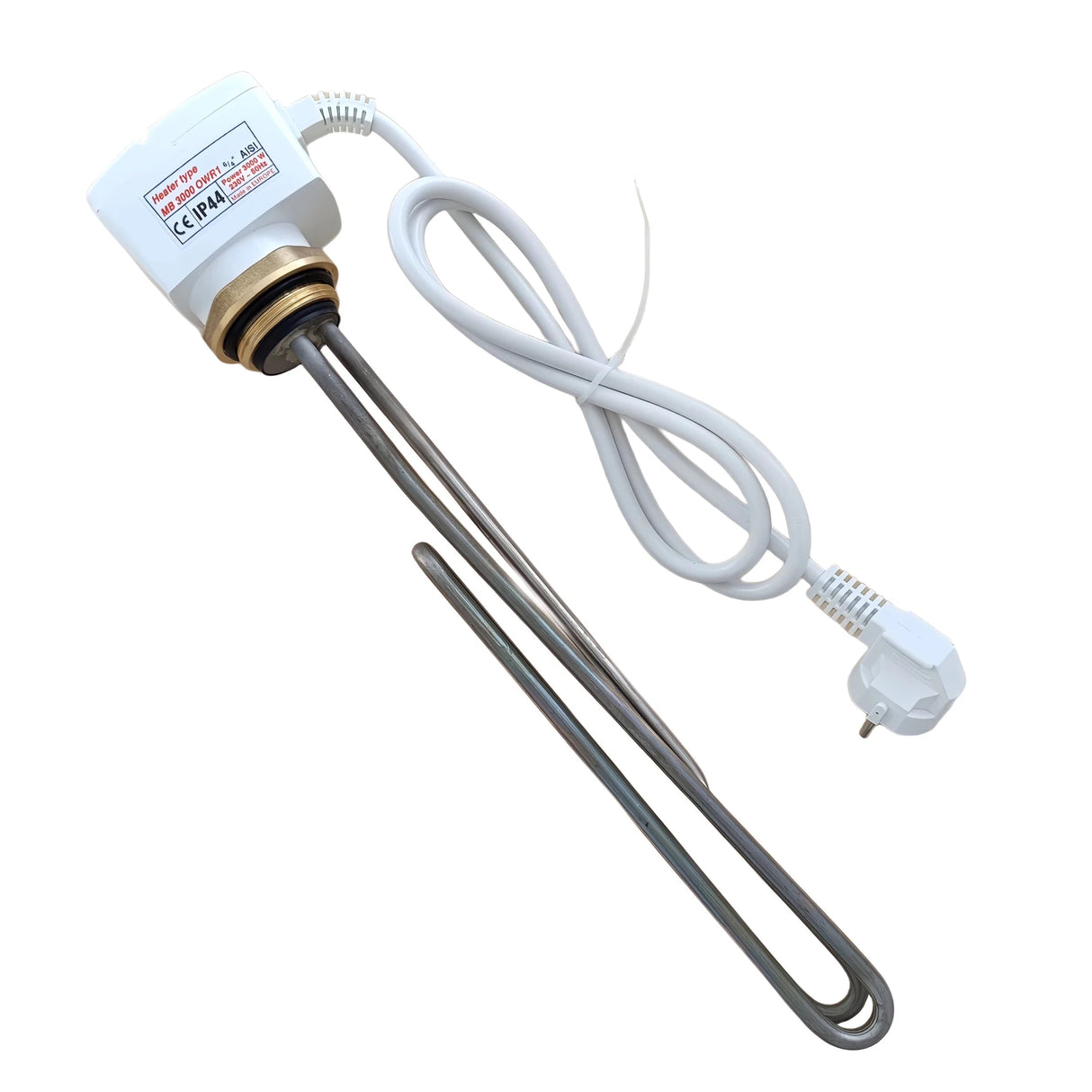

Az OWR1 fűtőpatron 2 kW teljesítménnyel egy kompakt, robusztus elektromos fűtőpatron ivóvíz- és használativíz-tárolókban, bojlerekben és puffer tartályokban történő használatra. 230 V-on működik, és 1 1/2" szabványos csatlakozómenettel rendelkezik.

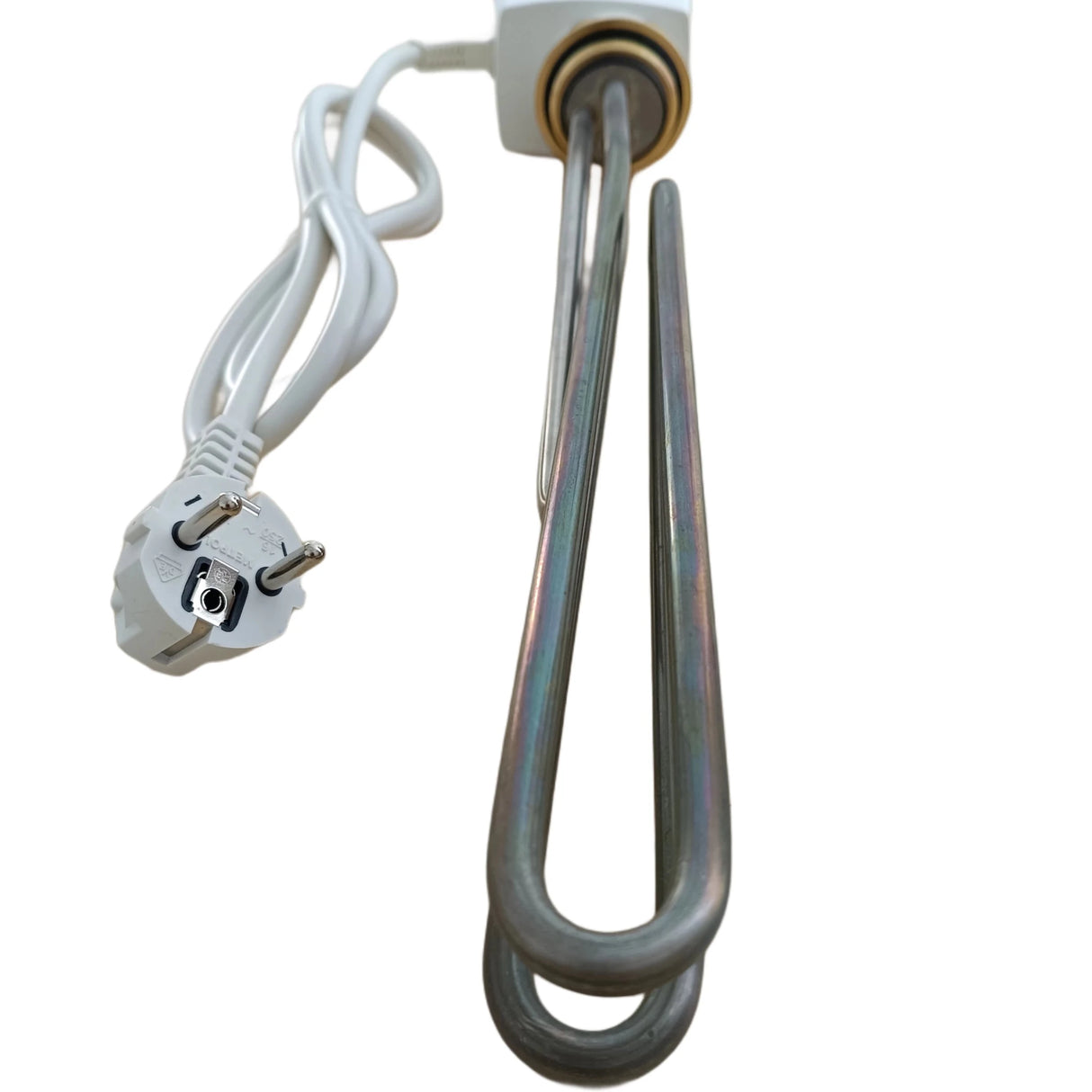

A vízszintes beépítési mód és a 360 mm-es beépítési hossz rugalmas felhasználási lehetőségeket tesz lehetővé. A kívül elhelyezett szabályzó lehetővé teszi a célhőmérséklet kényelmes beállítását, és a fűtőpatron Schuko-csatlakozóval kerül szállításra, így nincs szükség további adapterre.
Műszaki adatok

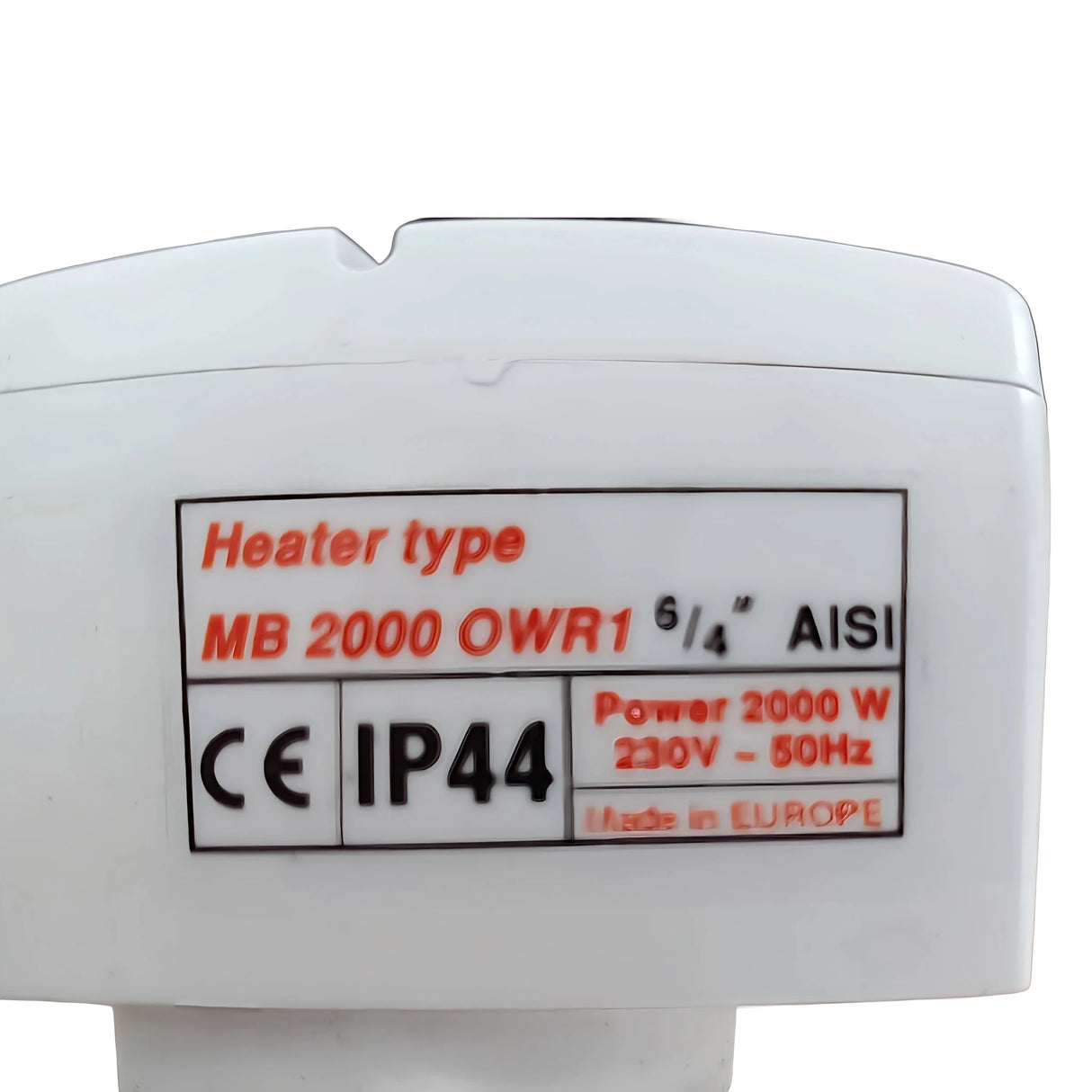

Teljesítmény: 2,0 kW; Feszültség: 230 V; Csatlakozómenet: 1 1/2" külső menet; Beépítési hossz: 360 mm; Beépítési mód: vízszintes; Szabályozó állítható kb. 20 °C-tól kb. 70 °C-ig; Biztonsági hőmérséklet-határoló: 85 °C.
Beépítés és szerelés

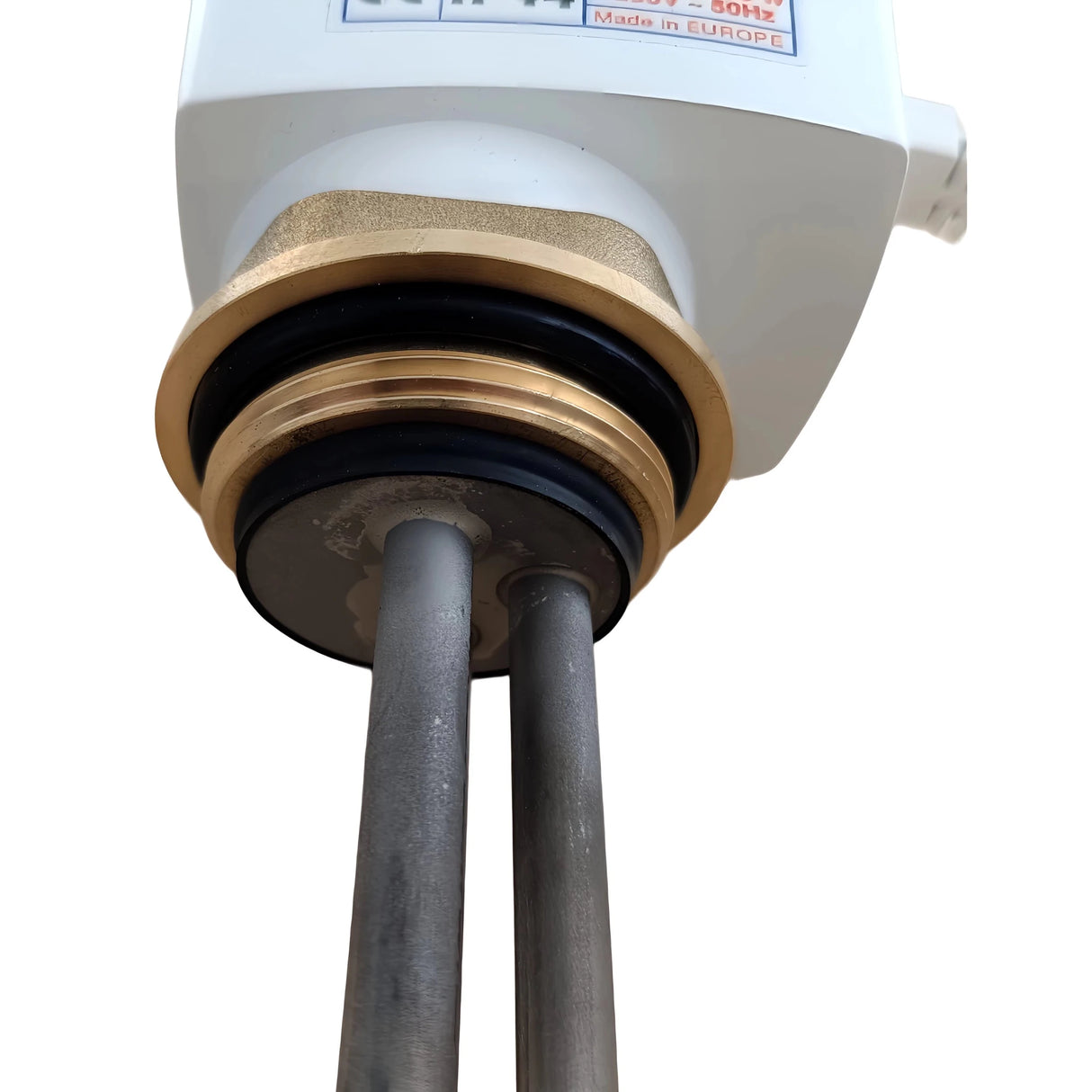

A fűtőpatron a szabványos menetnek köszönhetően gyorsan felszerelhető. A beépítés előtt a készüléket és a tárolót feszültségmentesíteni kell, és a beépítési nyílást meg kell tisztítani. A menet szakszerű tömítése fontos a szivárgás elkerülése érdekében.
Bizonytalanság esetén a telepítést képzett villanyszerelővel vagy fűtésszerelővel kell elvégeztetni, különösen a helyes elektromos csatlakoztatás és földelés biztosítása érdekében.
Biztonság és kezelés

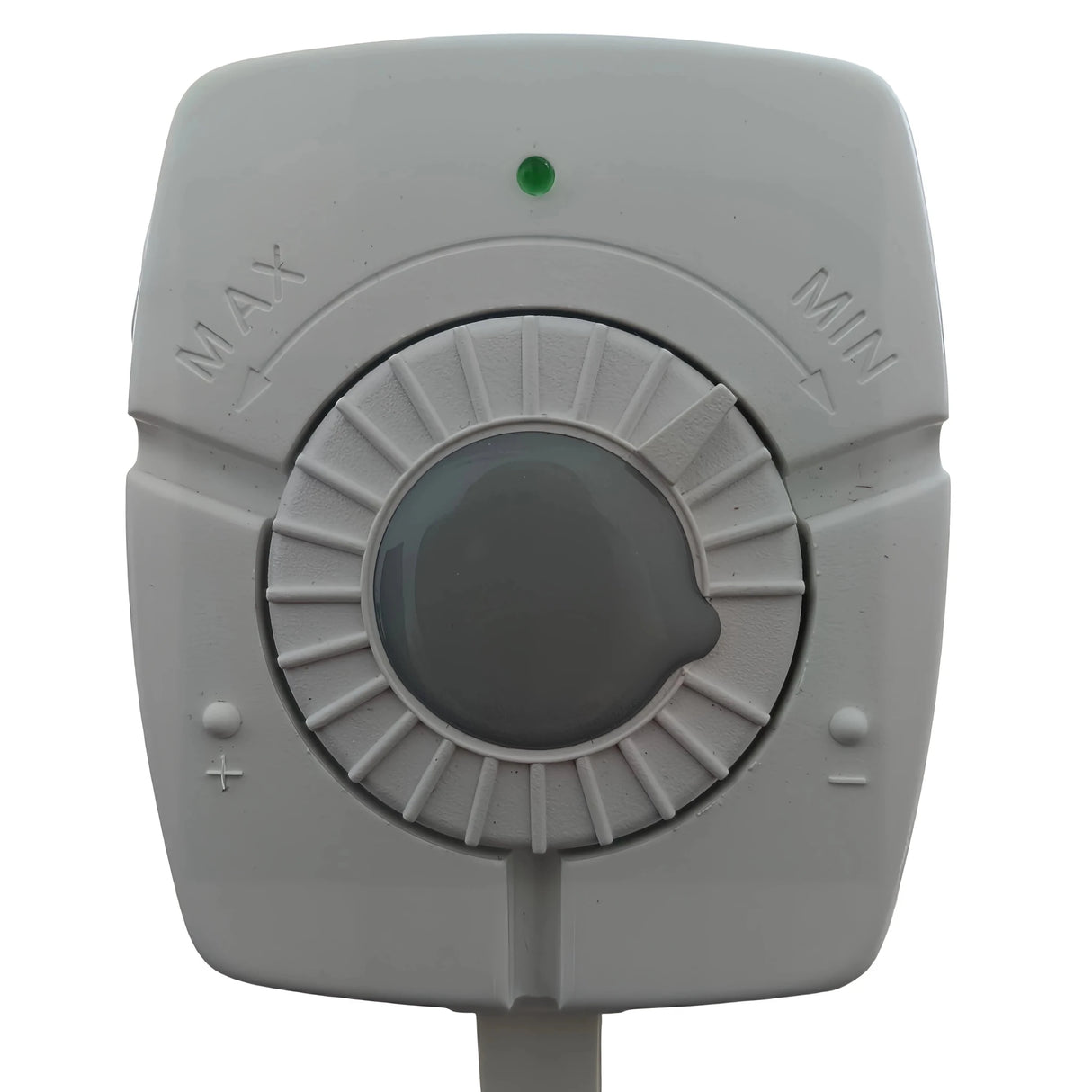

A beépített, 85 °C-os biztonsági hőmérséklet-határoló túlmelegedés ellen véd. A külső szabályozóval történő fokozatmentes beállítás lehetővé teszi a napi üzemhez szükséges kb. 20 °C és 70 °C közötti hőmérsékletet. Karbantartási munkák előtt mindig válassza le a tápellátást.
Alkalmazási területek és előnyök
Az OWR1 ideális kiegészítő fűtésként kis és közepes méretű tárolókhoz, utólagos beépítési megoldásként meglévő rendszerekbe, vagy cserefűtőpatronként. Előnyei az egyszerű szerelés, a kompakt kialakítás és a fokozatmentes hőmérséklet-szabályozás, amely szűkös beépítési helyzetekben is lehetővé teszi a használatot.
Ápolás és karbantartás
A rendszeres szemrevételezéses ellenőrzés korrózió és tömítettség szempontjából meghosszabbítja az élettartamot. A vízkőlerakódások csökkenthetik a fűtési teljesítményt; kemény víz esetén megfelelő intézkedések javasoltak a vízkőképződés minimalizálására. Az elektromos vizsgálatokat meghatározott időközönként villanyszerelőnek kell elvégeznie.
Szállítási tartalom és kompatibilitás
A fűtőbetét szállítási tartalmában megtalálható az OWR1, egy szerelési és kezelési útmutató, valamint egy Schuko-csatlakozó. Vásárlás előtt ellenőrizze a beépítési hosszt, a beépítési módot (vízszintes) és a csatlakozómenetet, hogy biztosítsa a tárolóval való kompatibilitást. Kérdése esetén ügyfélszolgálatunk szívesen segít.
Műszaki adatok
Melegvíz-tároló műszaki adatai
- Űrtartalom: 100 liter
- Hőcserélő felülete: 1,2 m²
- Hőcserélő űrtartalma: 5,27 liter
- Fűtési előremenő és visszatérő csatlakozás: 3/4" külső menet
- Használati melegvíz előremenő és visszatérő csatlakozás: 3/4" külső menet
- Cirkulációs csatlakozás: 3/4" külső menet
- Magnézium-anód csatlakozása: 1 1/4" belső menet
- Elektromos fűtés csatlakozása: 1 1/2" belső menet
- Hőszigetelés: poliuretánhab (PUR)
- Tároló max. üzemi hőmérséklete: 95 °C
- Tároló / hőcserélő max. üzemi nyomása: 6 bar
- Hőcserélő max. üzemi hőmérséklete: 100 °C
- Veszteség: 28 watt
- Méretek szigeteléssel (átmérő x magasság): 625 x 770 mm
- Súly (üresen): 64 kg
Fűtőbetét műszaki adatai
- A szabályozó kívülről állítható kb. 20 °C-tól kb. 70 °C-ig
- Csatlakozómenet: 1 1/2" külső menet
- Beépítési mód: vízszintes.
- Biztonsági hőmérséklet-határoló: 85 °C
- Teljesítmény: 2,0 kW
- Tápfeszültség: 230 V
- Beépítési hossz: 360 mm
- Egyszerű kezelés és szerelés
- Schuko-csatlakozóval
A csomag tartalma
- Ivóvíztároló 100 liter
- Fűtőbetét 2 kW, 1 1/2" külső menettel
- Kezelési és szerelési útmutató
