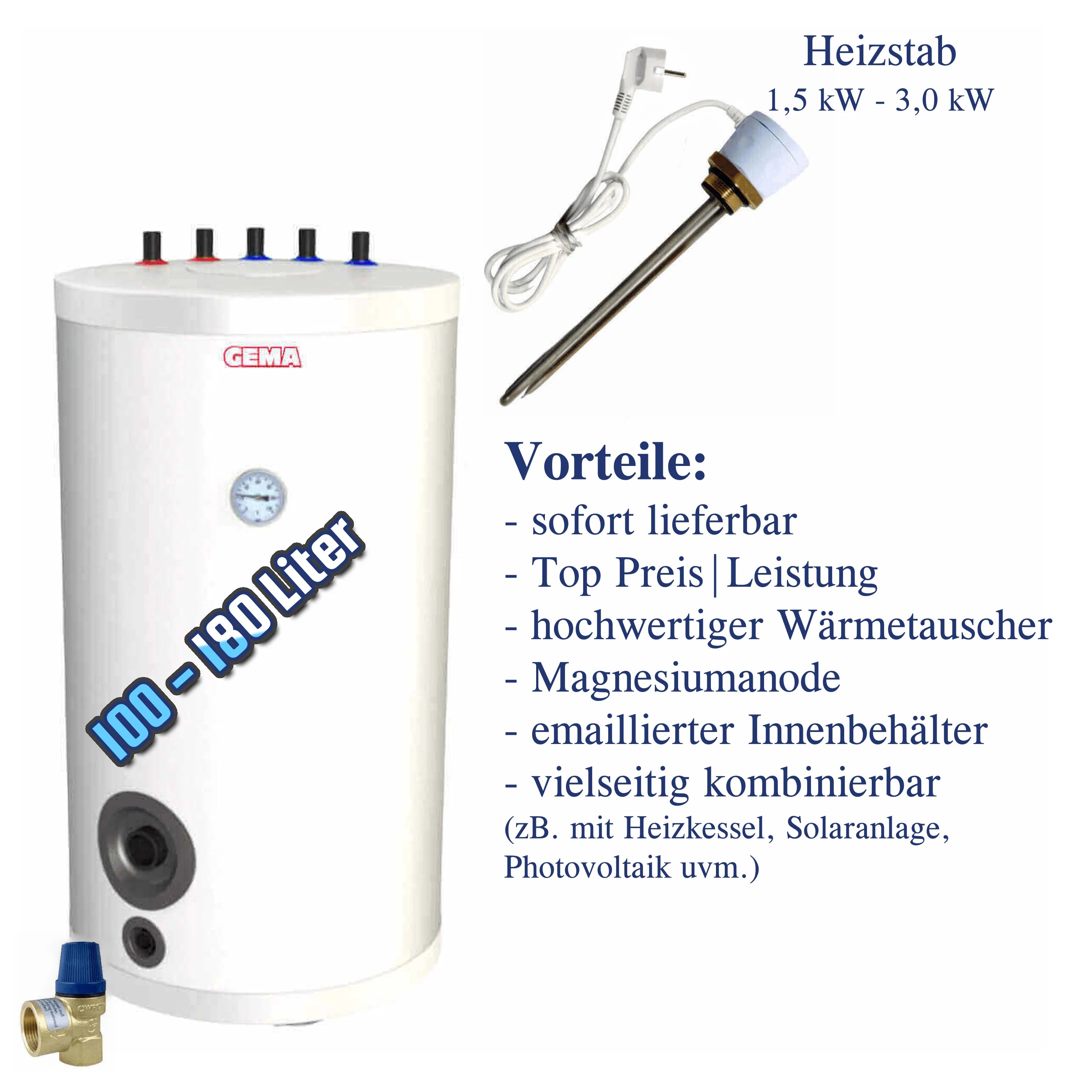

Tanque acumulador de agua caliente sanitaria GEMA con 1 intercambiador de calor (100–180 litros)

Calentamiento eficiente de agua caliente

El acumulador de agua caliente GEMA con intercambiador de calor integrado ofrece una solución central para el calentamiento seguro y eficiente del agua caliente sanitaria. El intercambiador de calor interno aprovecha la energía de un sistema solar térmico o el calor de una caldera, garantizando así un alto nivel de confort en el suministro de agua caliente.

Al combinarlo con su sistema fotovoltaico y un elemento calefactor opcional, puede aumentar aún más su rendimiento energético. Así, podrá disfrutar de una producción de agua caliente sanitaria independiente y ecológica, incluso en días de poco sol.

Protección contra la corrosión y durabilidad.

Para un funcionamiento prolongado y sin problemas, el interior del tanque está revestido con esmalte de alta calidad. Además, un ánodo de sacrificio de magnesio de generosas dimensiones protege el metal de la corrosión y prolonga significativamente su vida útil.

El aislamiento sólido de espuma de poliuretano (PUR) minimiza la pérdida de calor y mantiene bajos los costos de energía. Incluso con cargas máximas de almacenamiento e intercambiador de hasta 95 °C, el material funciona de forma fiable y mantiene su forma.

Opciones de flexibilidad y conectividad

El acumulador de agua caliente cuenta con todas las conexiones estándar: suministro y retorno de calefacción, suministro y retorno de agua potable, y circulación con rosca macho de ¾". Se puede instalar una conexión adicional para una resistencia eléctrica de 1 ½" para integrar generadores de calor adicionales.

Este sistema es compatible con calderas de estado sólido, de leña, de pellets y mixtas, así como con sistemas solares térmicos. Esto permite una amplia gama de aplicaciones y una adaptación flexible a los sistemas de calefacción existentes.

Datos técnicos y variantes del modelo

Los depósitos de almacenamiento tienen una capacidad de entre 100 y 180 litros y cubren con fiabilidad las necesidades de agua caliente sanitaria de hogares pequeños y medianos. Según el modelo, la superficie del intercambiador de calor varía entre 1,2 y 1,67 m², y su capacidad, entre 5,3 y 7,8 litros.

La presión máxima de funcionamiento es de 6 bar para el tanque de almacenamiento y el intercambiador, con una temperatura máxima de 95 °C en el tanque de almacenamiento y 100 °C en el intercambiador. Las pérdidas de calor oscilan entre 28 y 42 vatios, según el volumen.

Dimensiones y pesos:

– 100 litros: Ø 625 × 770 mm, vacío 64 kg
– 120 litros: Ø 565 × 1045 mm, vacío 71 kg
– 150 litros: Ø 625 × 980 mm, vacío 76 kg
– 180 litros: Ø 715 × 1030 mm, vacío 88 kg

Elemento calefactor eléctrico reequipable

Para necesidades de calor adicionales, se puede instalar un elemento calefactor de 1,5 kW, 2,0 kW o 3,0 kW. Todas las versiones cuentan con un controlador de temperatura (23–75 °C), un limitador de seguridad (85 °C) y un grado de protección IP44.

El diseño con aislamiento eléctrico, carcasa de plástico y aleación estabilizada térmicamente (Aleación 825), garantiza una alta protección contra la corrosión. Los elementos calefactores funcionan con corriente monofásica (230 V/16 A) y ofrecen un soporte flexible según sea necesario.

Datos técnicos del tanque de almacenamiento de 100 litros

• Volumen: 100 litros
• Superficie del intercambiador de calor: 1,2 m²
• Capacidad del intercambiador de calor: 5,27 litros
• Conexión de ida y retorno de calefacción: 3/4" AG
• Conexión de ida y retorno de agua sanitaria: 3/4" AG
• Conexión de circulación: 3/4" AG
• Conexión del ánodo de magnesio: 1 1/4" Yo soy
• Conexión para calefacción eléctrica: 1 1/2" Yo soy
• Aislamiento térmico: espuma de poliuretano (PUR)
• Temperatura máxima de funcionamiento en almacenamiento: 95 °C
• Presión máxima de funcionamiento del tanque de almacenamiento/intercambiador de calor: 6 bar
• Máx.Temperatura de funcionamiento del intercambiador de calor 100 °C
• Pérdida: 28 vatios
• Dimensiones con aislamiento (diámetro x altura): 625 x 770 mm
• Peso (vacío): 64 kg

Datos técnicos 120 litros

• Volumen: 120 litros
• Superficie del intercambiador de calor: 1,4 m²
• Capacidad del intercambiador de calor: 6,1 litros
• Conexión de ida y retorno de calefacción: 3/4" AG
• Conexión de ida y retorno de agua sanitaria: 3/4" AG
• Conexión de circulación: 3/4" AG
• Conexión del ánodo de magnesio: 1 1/4" Yo soy
• Conexión para calefacción eléctrica: 1 1/2" Yo soy
• Aislamiento térmico: espuma de poliuretano (PUR)
• Temperatura máxima de funcionamiento en almacenamiento: 95 °C
• Presión máxima de funcionamiento del tanque de almacenamiento/intercambiador de calor: 6 bar
• Temperatura máxima de funcionamiento del intercambiador de calor: 100 °C
• Pérdida: 32 vatios
• Dimensiones con aislamiento (diámetro x altura): 565 x 1045 mm
• Peso (vacío): 71 kg

Datos técnicos 150 litros

• Volumen: 150 litros
• Superficie del intercambiador de calor: 1,4 m²
• Capacidad del intercambiador de calor: 6,1 litros
• Conexión de ida y retorno de calefacción: 3/4" AG
• Conexión de ida y retorno de agua sanitaria: 3/4" AG
• Conexión de circulación: 3/4" AG
• Conexión del ánodo de magnesio: 1 1/4" Yo soy
• Conexión para calefacción eléctrica: 1 1/2" Yo soy
• Aislamiento térmico: espuma de poliuretano (PUR)
• Temperatura máxima de funcionamiento en almacenamiento: 95 °C
• Presión máxima de funcionamiento del tanque de almacenamiento/intercambiador de calor: 6 bar
• Temperatura máxima de funcionamiento del intercambiador de calor: 100 °C
• Pérdida: 36 vatios
• Diámetro interior del tanque de almacenamiento: 510 mm
• Dimensiones con aislamiento (diámetro x altura): 625 x 980 mm
• Peso (vacío): 76 kg

Datos técnicos 180 litros

• Volumen: 183 litros
• Superficie del intercambiador de calor: 1,67 m²
• Capacidad del intercambiador de calor: 7,8 litros
• Conexión de ida y retorno de calefacción: 3/4" AG
• Conexión de ida y retorno de agua sanitaria: 3/4" AG
• Conexión de circulación: 3/4" AG
• Conexión del ánodo de magnesio: 1 1/4" Yo soy
• Conexión para calefacción eléctrica: 1 1/2" Yo soy
• Aislamiento térmico: espuma de poliuretano (PUR)
• Temperatura máxima de funcionamiento en almacenamiento: 95 °C
• Presión máxima de funcionamiento del tanque de almacenamiento/intercambiador de calor: 6 bar
• Temperatura máxima de funcionamiento del intercambiador de calor: 100 °C
• Pérdida: 42 vatios
• Diámetro interior del tanque de almacenamiento: 715 mm
• Dimensiones con aislamiento (diámetro x altura): 715 x 1030 mm
• Peso (vacío): 88 kg

Datos técnicos del elemento calefactor 1,5 kW

• Potencia calorífica: 1,5 kW
• Rango de temperatura: 5-75°C
• Histéresis de encendido: 7-10 °C
• Longitud de instalación: 300 mm
• Longitud sin calentar: 70 mm
• Limitador de temperatura de seguridad: 93°C
• Conexión: 1 ½" AG
• Presión máxima de funcionamiento: 10 bar
• Clase de protección: IPX4
• Material de la bobina de calentamiento: Aleación 825
• Material de la carcasa: plástico, blanco.
• Alimentación: 230 V/16 A, monofásica.
• Cable de conexión: 1,5 metros con enchufe Schuko

Datos técnicos del elemento calefactor 2,0 kW

• Potencia calorífica: 2 kW
• Control de temperatura: 5-75°C
• Histéresis de encendido: 7-10 °C
• Longitud de instalación: 300 mm
• Longitud sin calentar: 70 mm
• Limitador de temperatura de seguridad: 93°C
• Conexión: 1 1/2" rosca externa
• Clase de protección: IPX4
• Máx.Presión de funcionamiento: 10 bar
• Material de la carcasa exterior: plástico, color blanco.
• Material de la bobina de calentamiento: Aleación 825
• Alimentación: monofásica 230 V/16 A
• Longitud del cable: 1,5 metros con enchufe Schuko

Datos técnicos Elemento calefactor 3,0 kW

• Potencia calorífica: 3 kW
• Ajuste de temperatura: 5°C a 75°C
• Histéresis de encendido: 7-10 °C
• Longitud de instalación: 420 mm
• Longitud sin calentar: 100 mm
• Limitador de temperatura de seguridad: 93°C
• Conexión: 1 1/2" AG
• Alimentación: 400 V
• Clase de protección: IPX4
• Presión máxima de funcionamiento: 10 bar
• Material de la bobina de calentamiento: Aleación 825

Volumen de suministro

– Tanque de agua caliente GEMA con intercambiador de calor y aislamiento
– Válvula de seguridad de diafragma
– Instrucciones de funcionamiento y mantenimiento
– Opcional: Resistencia eléctrica Selfa
