Hügieeniline akumulatsioonipaak päikesepaneeliga & Isolatsioon A

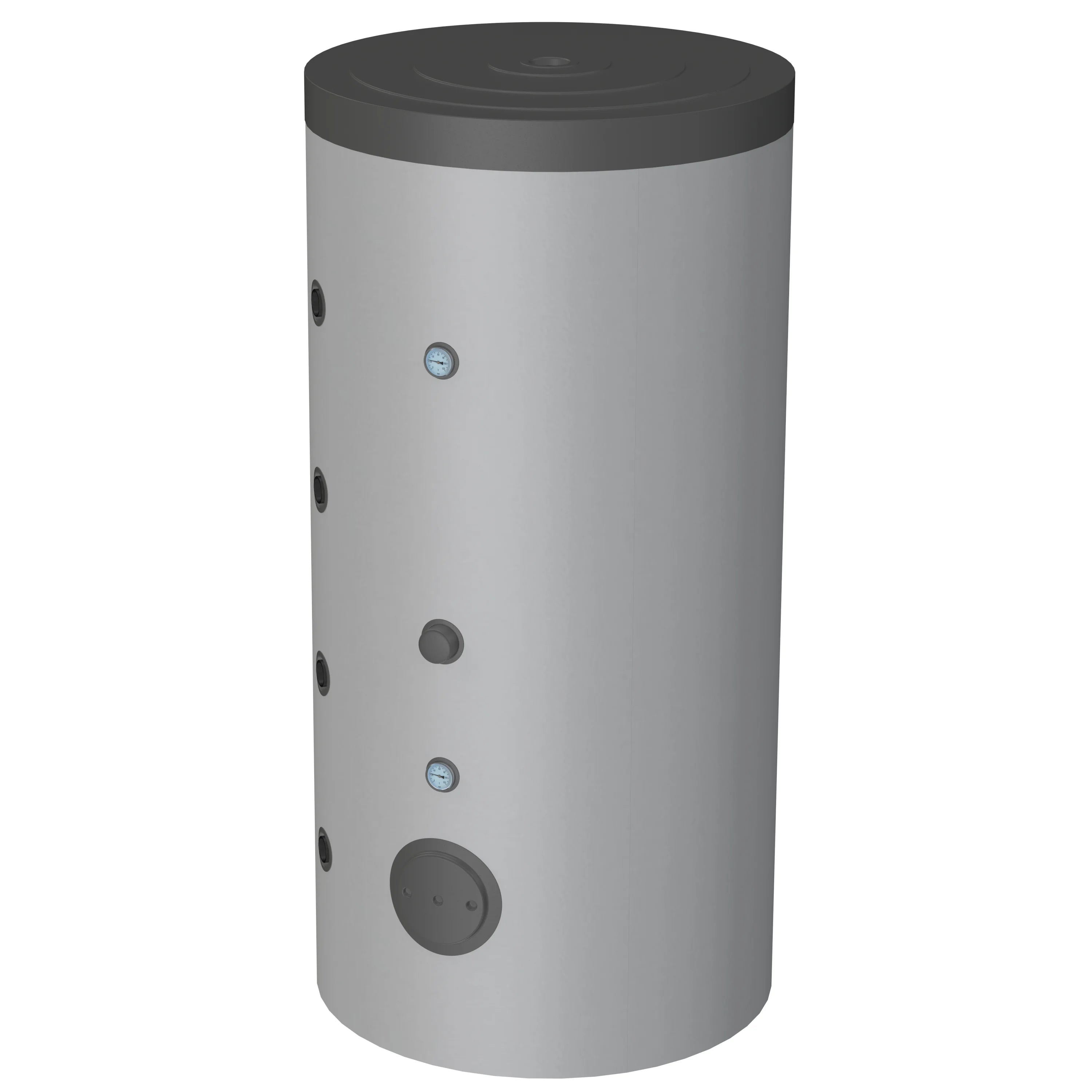

Küttevee puhverpaak koos sooja tarbevee soojendusega WGJ-BN INOX SOLAR

Struktuur ja kavandatud kasutus

WGJ-BN INOX SOLAR on kombineeritud puhverpaak vee ja sooja tarbevee soojendamiseks, millel on integreeritud roostevabast terasest küttespiraal soojusvahetina. See on loodud integreerimiseks keskküttesüsteemidesse, kus on katlad, soojuspumbad või päikesesoojuse kasutamine, ning võimaldab nii kütteenergia salvestamist kui ka joogivee pidevat soojendamist.

Sees on kaks eraldi küttespiraali: üks mustast terasest torust lisasoojusallika (nt päikesekollektorite) jaoks ja roostevabast terasest lainepapist torust spiraal tõhusaks sooja tarbevee soojendamiseks, mis võimaldab seadmel toimida ka kiirveesoojendina. Akumulatsioonipaagi maksimaalne töörõhk on 0,3 MPa.

Tehnilised omadused

Paagi korpus on valmistatud mustast lehtterasest ja soojusisolatsiooniga 100 mm paksuse polüstüreenvahtkihiga; see isolatsioon on eemaldatav ja kaitstud laminaatkestaga. Roostevabast terasest spiraal tagab suure soojusülekande pinna ja tarbevee kiire soojenemise.

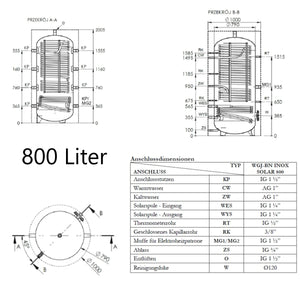

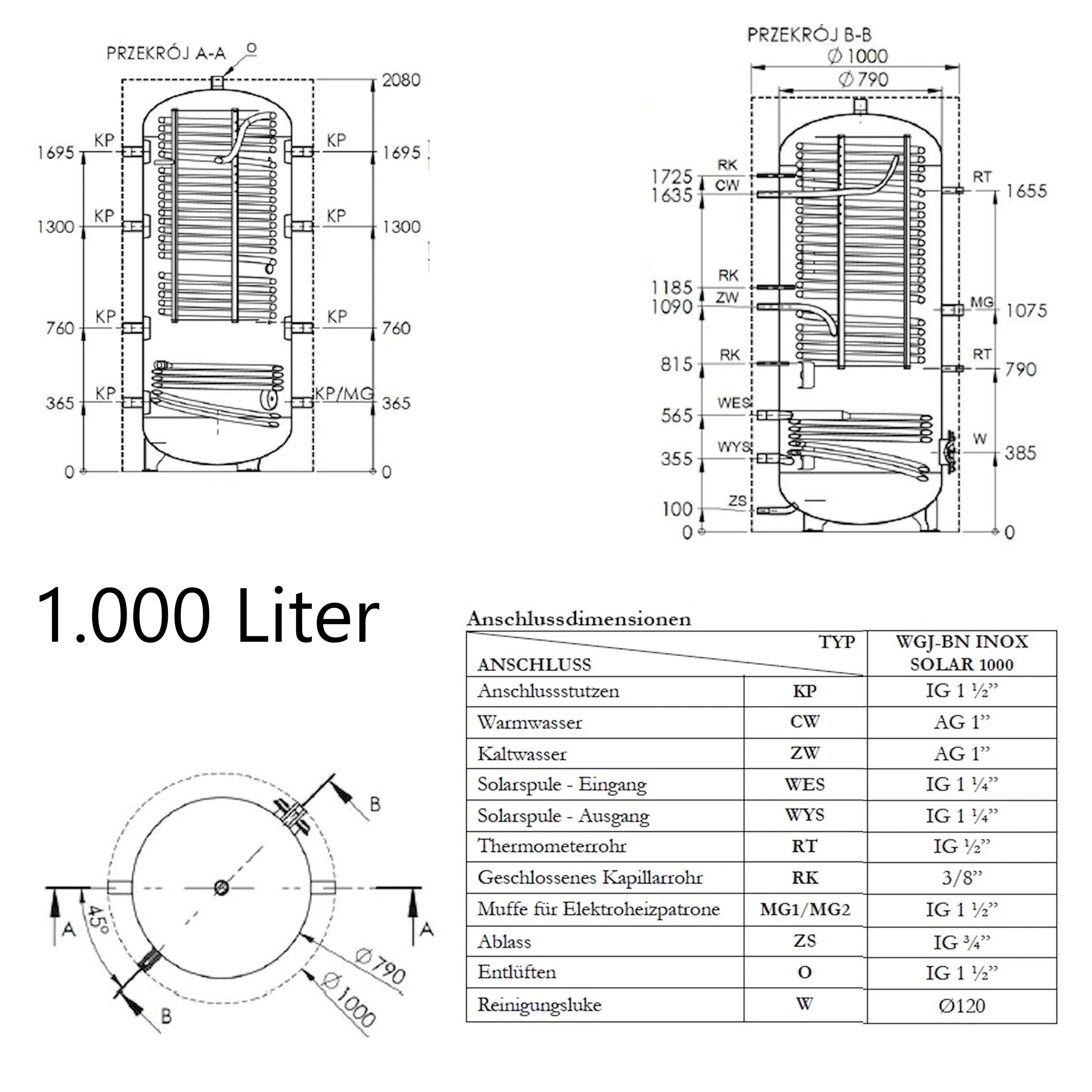

Funktsionaalsuse laiendamiseks saab kasutada ZUG "ELEKTROMET" EJK 1500 ÷ 9000 tüüpi elektriliselt köetavaid padruneid. Konstruktsiooni ja mõõtmed leiate tootja spetsifikatsioonidest; ühendused ja kinnituspunktid tuleb teha vastavalt korpusel olevatele märgistustele.

Ohutus- ja kokkupanekujuhised

Akupaaki tohib suletud küttesüsteemides kasutada ainult koos toimiva kaitseklapiga. Küttevee tagasivoolutorule tuleb paigaldada kaitseklapp maksimaalse avanemisrõhuga 0,3 MPa; see klapp kaitseb küttekontuuris liigse rõhu tekkimise eest.

Roostevabast terasest spiraali külma vee sisselaskeava ja päikesekütte sisselaskeava juurde tuleb paigaldada kaitseklapp, mille nimirõhk on 0,67 MPa (6,7 baari). Kaitseklapi ja akumulatsioonipaagi vahele ei tohi paigaldada sulgeventiile ning kaitseklapi väljalaskeava ei tohi olla blokeeritud ega takistatud.

Soovitatavad lisakomponendid

Paagi kasutusea pikendamiseks ja kaitseklapi tõrgeteta töö tagamiseks soovitab tootja külma vee sisselaskeava juures otse kaitseklapi ees kasutada mehaanilisi filtrisüsteeme (nt mähitud filtreid). Need filtrid eemaldavad tahked saasteained, näiteks liiva, korrosiooniosakesed või sette.

Elektrilise lisakütte puhul on garantiiaja jooksul lubatud kasutada ainult isoleeritud kütteelementidega padrunkütteseadmeid; ELEKTROMETi EJK-seeria vastab sellele nõudele. Kõik lisakomponendid tuleb paigaldada vastavalt vastava tootja juhistele.

Hooldus ja käitamine

Kaitseklapi toimimist tuleb kontrollida vähemalt kord kuus ja pärast mahavõtmist alati enne iga kasutuselevõttu. Enne hooldus- või remonditöid tuleb vastavad süsteemid ohutuseeskirjade kohaselt välja lülitada ja kindlustada.

Paagi ja veesüsteemi remonti tohivad teha ainult kvalifitseeritud töötajad. Regulaarne kontroll ja nõuetekohane hooldus suurendavad seadme töökindlust ja eluiga.

Küttekasseti paigaldamine

Garantiiaja jooksul võib kasutada ainult isoleeritud kütteelementidega elektriliselt köetavaid padruneid. Soovitatav on kasutada ELEKTROMET EJK padrunkütteseadmeid (tüüp EJK 1500 ÷ 9000). Paigaldus ja elektriühendus tuleb teostada vastavalt tootja spetsifikatsioonidele ja kehtivatele standarditele.

Rakendusvaldkonnad ja eelised

WGJ-BN INOX SOLAR sobib elamu- ja ärikinnisvarale, kus on vaja nii küttesüsteemide puhverakumulaatorit kui ka nõudmisel sooja vee valmistamist. See on eriti kasulik päikesekollektorite, soojuspumpade või tavaliste kateldega süsteemides.

Suure soojusvahetuspinna, kompaktse disaini ja hea soojusisolatsiooni kombinatsioon võimaldab kiiret soojuse edastamist ja energiatõhusust. Roostevabast terasest spiraal tagab tarbevee hügieenilise soojendamise ilma pikaajalise otsese säilitamiseta, vähendades seeläbi Legionella ohtu.

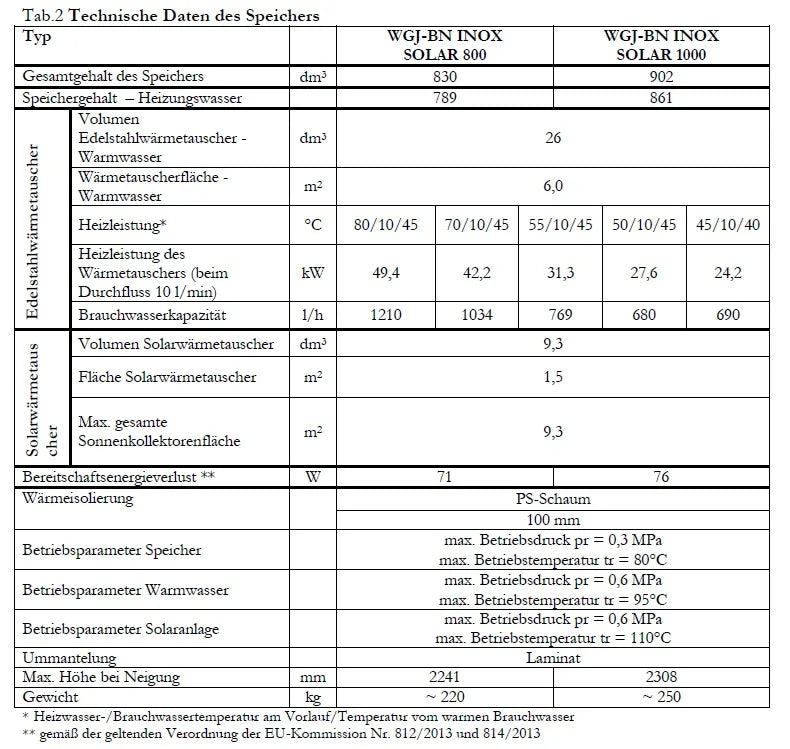

Tehnilised andmed

Tarnekomplekt

• Hügieeniline hoiustamine 800 või 1000 liitrit
• 100 mm A-isolatsioon (2 poolkoorikut eemaldatavad)
• Assamblee &Kasutusjuhend
