Panoramica del prodotto e campo di applicazione
La caldaia a tiraggio naturale Rojek KTP 30 è una caldaia a combustibile solido ad acqua con una potenza nominale di 30 kW per il caricamento manuale di legna da ardere. È adatta per impianti di riscaldamento in cui si desidera utilizzare una caldaia robusta e di costruzione semplice, senza ventilatore e senza controllo elettronico.
La caldaia è progettata per l'integrazione in impianti di riscaldamento centralizzati ad acqua calda e può essere utilizzata con circolazione a gravità o con circolazione forzata a seconda del concetto dell'impianto. La scelta concreta della potenza e il dimensionamento dell'impianto devono sempre essere adattati al carico termico, al serbatoio di accumulo e al sistema di scarico fumi esistente.
Tecnica e dotazione

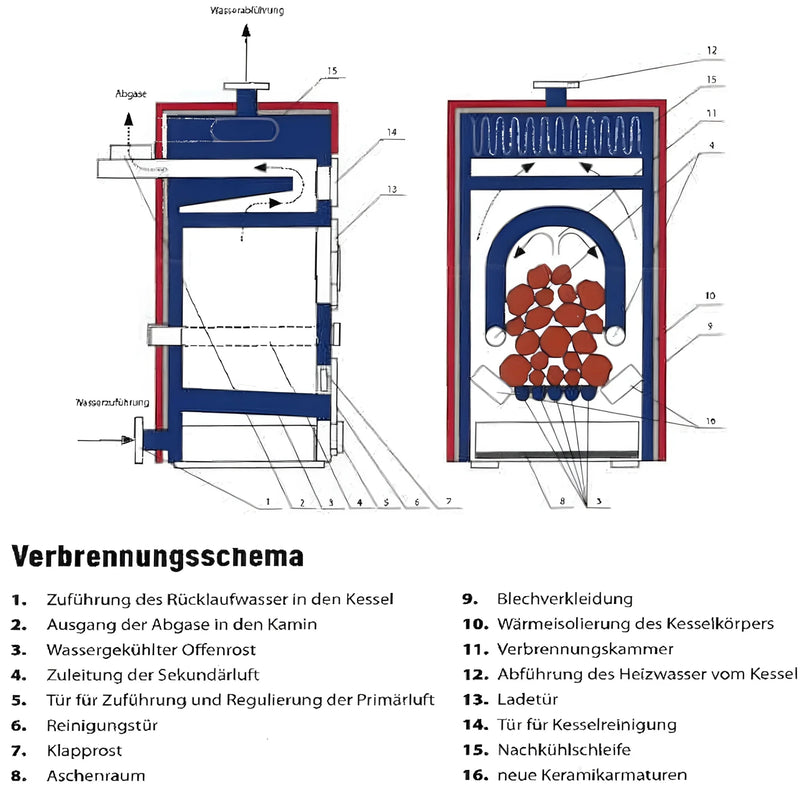

La Rojek KTP 30 funziona come caldaia a tiraggio naturale a caricamento manuale con alimentazione d'aria primaria e secondaria regolabile. La combustione è influenzata dall'alimentazione dell'aria e dal regolatore di tiraggio, non da un ventilatore elettrico. Ciò mantiene la struttura tecnica volutamente semplice e chiara.

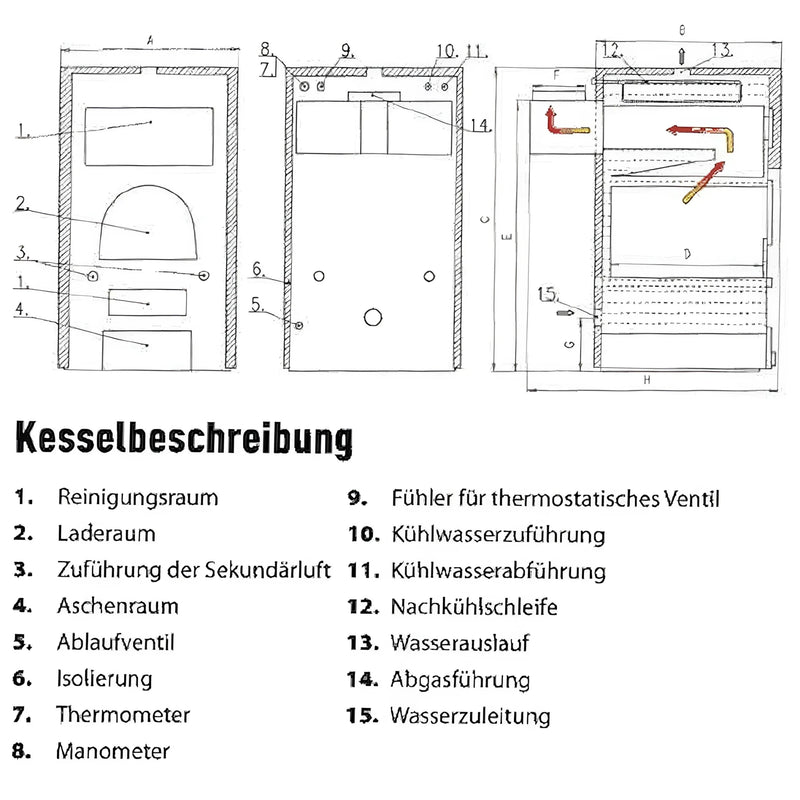

Il corpo caldaia è costituito da una struttura in acciaio saldata. La griglia è realizzata raffreddata ad acqua, la camera di combustione è progettata per legna da ardere e la caldaia è dotata di un ampio sportello di carico e di aree di pulizia separate. Per la protezione dal surriscaldamento è previsto un circuito di raffreddamento di emergenza.
Vantaggi nell'uso quotidiano
Nell'uso quotidiano, la Rojek KTP 30 si distingue per la semplicità di funzionamento. Il caricamento manuale, la regolazione meccanica della potenza e le aree di pulizia facilmente accessibili rendono la caldaia interessante per gli operatori che preferiscono una tecnologia a combustibile solido semplice e robusta.
Grazie al funzionamento senza tecnologia di ventilazione elettrica, la caldaia dipende meno dai componenti elettronici. Per un funzionamento pulito e che preservi i materiali, rimangono essenziali legna da ardere secca, un tiraggio del camino adeguato, una temperatura di ritorno sufficiente e una pulizia regolare.
Integrazione nel sistema e compatibilità
La Rojek KTP 30 è integrata in un impianto di riscaldamento ad acqua. I collegamenti dell'acqua sono realizzati come G 2", il collegamento del tubo fumi è di 160 mm o 159 mm al bocchettone della caldaia. Per un funzionamento confortevole e professionale, è consigliabile la combinazione con un serbatoio di accumulo.
Il produttore indica per la KTP 30 un volume di accumulo consigliato di 1200 litri. L'integrazione concreta dovrebbe essere pianificata da un'azienda specializzata, in particolare per quanto riguarda l'innalzamento del ritorno, il gruppo di sicurezza, lo scarico termico di sicurezza, il tiraggio del camino e l'integrazione idraulica.
Dati tecnici in sintesi
I dati tecnici più importanti della Rojek KTP 30 per la classificazione nell'impianto di riscaldamento.
| Potenza nominale | 30 kW |
| Combustibile | Legna |
| Tecnologia di combustione | Tiraggio naturale |
| Rendimento | 80,8 % |
| Classe di efficienza energetica | A+ per legna |
| Temperatura massima di mandata | 90 °C |
| Pressione massima di esercizio | 2 bar |
| Lunghezza della legna da ardere | 530 mm |
| Classe caldaia | Classe 5 per legna secondo EN 303-5 |
| Fabbisogno di tiraggio | 16–20 Pa |
| Temperatura dei fumi | 163 °C alla potenza nominale per legna |
| Attacco tubo fumi | 160 mm |
| Scambiatore di calore di sicurezza | Sì, circuito di raffreddamento di emergenza |
| Serbatoio di accumulo consigliato | Sì |
| Altezza | 1193 mm |
| Larghezza | 622 mm |
| Profondità | 750 mm |
| Peso | 341 kg |
Montaggio
La Rojek KTP 30 deve essere installata su una base adatta, portante e non infiammabile. Per l'installazione, è necessario rispettare i requisiti relativi al locale caldaia, all'alimentazione dell'aria comburente, ai dispositivi di sicurezza, al collegamento del camino e all'integrazione idraulica.
Il collegamento all'impianto di riscaldamento, il dimensionamento del serbatoio di accumulo, l'innalzamento del ritorno e il collegamento dei fumi devono essere eseguiti da un'azienda specializzata qualificata. Prima della messa in servizio, è necessario verificare il circuito di riscaldamento, lo sfiato, la tenuta, la canalizzazione dei fumi e i dispositivi di sicurezza.
Note
Per un funzionamento pulito, è importante utilizzare legna da ardere secca con un adeguato contenuto di umidità residua. Un combustibile troppo umido può influenzare significativamente potenza, consumo, comportamento di combustione e sporcamento.
La caldaia deve essere pulita regolarmente e sottoposta a manutenzione secondo le indicazioni del produttore. Per un funzionamento che preservi i materiali, sono essenziali temperature di ritorno sufficienti, un tiraggio del camino adeguato e il circuito di raffreddamento di emergenza correttamente collegato.
Contenuto della fornitura
- Caldaia a tiraggio naturale Rojek KTP 30
