SPSR skiktad bufferttank – Effektiv lagringslösning för värme-, sol- och fastbränslesystem

Produktöversikt

SPSR-bufferttanken är en robust konstruerad varmvattenberedare för värmesystem, solvärmesystem och kraftvärmeverk. Den kombinerar en stabil tankkonstruktion med integrerad skiktningsteknik och en permanent svetsad slätrörsvärmeväxlare, vilket säkerställer hög systemeffektivitet och tillförlitlig skiktning av returflödena.

Konstruktion och material

Tanken och den slätrörsvärmeväxlaren är tillverkade av högkvalitativt S235JRG2-stål enligt DIN 4753 och EN 12897. Interiören lämnas obehandlad, medan det yttre skalet är grundmålat; tanken vilar säkert på en basring. Tanken är konstruerad för ett maximalt driftstryck på 5 bar och har två portar för elektriska värmeelement.

Skiktteknik och värmeväxlare

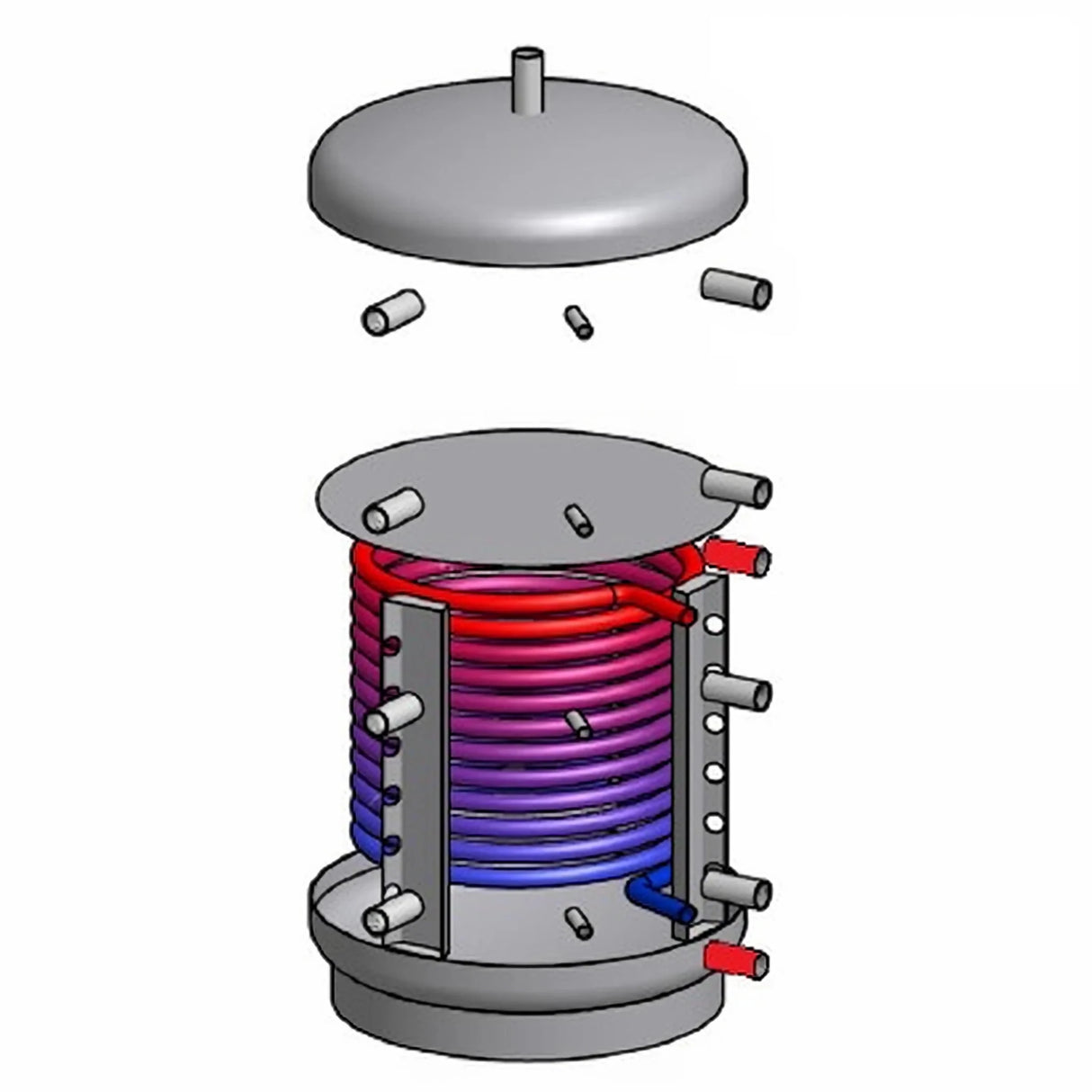

För optimerad skiktning integreras skiktningskanaler i ackumulatortanken och en skiktningsplatta svetsas in. Dessa komponenter minskar blandning och förbättrar temperaturskiktningen, vilket ökar den användbara värmeeffekten. Den permanent svetsade slätrörsvärmeväxlaren säkerställer effektivt värmeutbyte för sol- och värmekretsar.

Anslutningar och enkel montering

Den 90° vinklade muffanordningen förenklar montering och anslutning av flera bufferttankar. Detta möjliggör kompakta systemlayouter och enkla systemkopplingar. Anslutningarnas och basringens placering förenklar ytterligare installation och efterföljande underhåll.

Isoleringsalternativ – EPS AirPor® grå

EPS AirPor® grå polystyrenskumisolering finns i tjocklekar på 100 mm (effektivitetsklass C) och 130 mm (effektivitetsklass B). Isoleringen kombinerar EPS med ett extra fleecelager och en inblandning av grafitnanopartiklar, vilket avsevärt minskar värmeförlusten genom ökad värmereflektion.

Tack vare sin lätta och exakt anpassade design är isoleringen snabb att installera, mekaniskt robust och 100 % återvinningsbar. Den totala isoleringstjockleken, tillsammans med extra botten- och toppisolering, säkerställer betydande energibesparingar under drift.

Isoleringsalternativ – PU superstyvt skum

Den 150 mm tjocka PU-superstyva skumisoleringen (för 600–1000 l lagringstankar) kombinerar utmärkt isoleringsprestanda med en PS-mantel i RAL 9006 och en klämlist för enkel installation. En 10 mm polyesterfiberfleece förhindrar konvektionsförluster vid tankväggar, lock och skarvar.

Med en värmeledningsförmåga på cirka 0,023 W/mK och effektivitetsklass A erbjuder denna isolering den bästa isoleringsprestanda i sortimentet och är dessutom återvinningsbar och hudvänlig.

Tekniska specifikationer och utrustning

SPSR är utrustad med skiktningskanaler, en skiktningsplatta och en permanent installerad slätrörsvärmeväxlare. Ytterligare funktioner inkluderar en obehandlad insida, en grundmålad utsida, två uttag för elektriska värmeelement och konstruktion för ett driftstryck på upp till 5 bar.

Fördelar och användningsområden

Kombinationen av riktad skiktningsteknik, högkvalitativ stålkonstruktion och effektiv isolering ökar effektiviteten i värmesystem och minskar värmeförluster. Tillämpningar inkluderar värmesystem, fastbränslepannor, solvärmesystem, kraftvärmeverk och kombinerade energisystem som förlitar sig på tillförlitlig temperaturskiktning.

Miljö, säkerhet och standarder

Materialen som används är miljövänliga och till stor del återvinningsbara.Isoleringsmaterialen uppfyller vanliga brandskyddskrav (DIN 4102 B2) och krav på värmeledningsförmåga enligt DIN EN 12667, vilket innebär att förrådet uppfyller höga säkerhets- och miljöstandarder.

Val, monteringsanvisningar och service

Välj lämplig lagringskapacitet och isoleringsalternativ enligt dina systemkrav; det standardiserade uttagsarrangemanget underlättar integrationen. För optimal prestanda rekommenderas professionell installation av utbildad personal och beaktande av anslutningskonfigurationerna vid systemplaneringen.

Leveransomfattning

• Skiktad ackumulatortank med 1 valfri värmeväxlare
• inklusive utvald isolering
• Montering & Bruksanvisning
